„4,5*9,8 mm tonuojami SST plokščio nuleidžiamo pluošto kabeliai su varine žymeklio viela“ yra sudėtingas ir labai efektyvus sprendimas šiuolaikiniams telekomunikacijų ir duomenų perdavimo poreikiams. Šie kabeliai sukurti taip, kad užtikrintų patikimą ir{3}}našų ryšį, todėl jie puikiai tinka įvairioms programoms – nuo gyvenamųjų namų plačiajuosčio ryšio iki komercinių duomenų tinklų.

„4.5*9.8mm Toneable SST FTTX Fiber Optic“ pagrindas yra dizainas, kuriame derinamas patvarumas ir lankstumas. 4,5 mm skersmens ir 9,8 mm pločio matmenys atspindi tvirtą, tačiau lengvai valdomą dydį, kuris puikiai tinka-įvairioms įrengimo aplinkoms. Priklausomai nuo konkrečių tinklo reikalavimų, kabelio konstrukcijoje yra vienos-modės arba kelių{8}}modžių šviesolaidžio šerdis. Pats pluoštas yra apsuptas apsauginiu sluoksniu, kuris užtikrina minimalų signalo praradimą ir išlaiko vientisumą dideliais atstumais.

Pagrindinė šių FTTX šviesolaidžių savybė yra tonizuojamumas, kuris žymiai supaprastina konkrečių kabelių vietos nustatymo ir identifikavimo procesą montuojant ir prižiūrint. Tonavimo funkciją palengvina integruotas vario žymeklio laidas, einantis kartu su šviesolaidinėmis laidomis. Šis sekimo laidas gali būti naudojamas su tonų generatoriais ir zondais, kad būtų galima atsekti kabelio kelią, kad būtų lengviau valdyti ir šalinti tinklo infrastruktūrą.

Produkto pavadinime esanti „Toneable SST“ reiškia šiuose kabeliuose naudojamą pažangią vieno{0}}režimo arba kelių{1}}modžių optinio pluošto (SST) technologiją. SST technologija sukurta siekiant užtikrinti išskirtinį našumą su mažu slopinimu ir dideliu pralaidumu. Tai užtikrina efektyvų ir patikimą duomenų perdavimą net ir dideliais atstumais. Kabeliai palaiko didelės- spartos internetą, HD vaizdo srautinį perdavimą ir kitas duomenų- intensyvias programas, todėl jie tinka naudoti tiek gyvenamosiose, tiek komercinėse patalpose.

Savybės

• Standartinė praktika ir aparatinės įrangos suderinamumas
• Skaidulų apsauga ir signalo vientisumas
• Medžiagos priimtinumas

• Pašalina sujungimo ir įžeminimo reikalavimus
• Palengvina valdymą ir montavimą; sumažina transportavimo ir sandėliavimo išlaidas

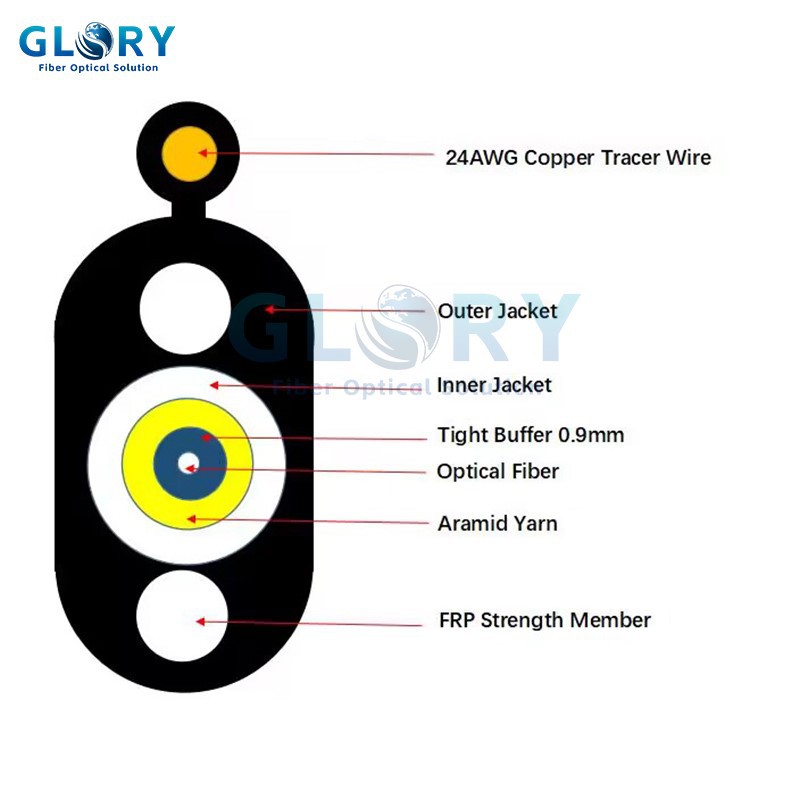

Kabelių konstrukcijos

PREKĖS		APRAŠYMAS
Skaidulų skaičius		1
Tvirtas buferis	OD (mm):	0.9±0.05
	Medžiaga:	LSZH
Apvalkaluose	OD (mm):	3.0
	Medžiaga:	LSZH
Stiprybės narys		Aramidiniai verpalai
Vandens bloko medžiaga:		Vandenį blokuojantys verpalai
Stiprybės narys		G-FRP-1,6 mm
Apvalkalas	Storis:	Ne{0}}mm
	Medžiaga:	HDPE
Kabelio OD (mm)		4,5*9,8mm±0,3
Grynasis svoris (kg/km)		43

Optinis pluoštas

PREKĖS	VIENETAI	SPECIFIKACIJA
Pluošto tipas		G652D	G657A
Silpninimas	dB/km	1310 nm Mažesnis arba lygus 0,36 1550 nm Mažesnis arba lygus 0,22
Chromatinė dispersija	ps/nm.km	1310 nm Mažesnis arba lygus 3,5 1550 nm Mažesnis arba lygus 18 1625 nm Mažesnis arba lygus 22
Nulinės dispersijos nuolydis	ps/nm2.km	Mažiau arba lygus 0,092
Nulinės dispersijos bangos ilgis	nm	1300 ~ 1324
Nukirptas{0}}bangos ilgis (lcc)	nm	Mažesnis arba lygus 1260
Silpnumas vs lenkimas (60 mm x 100 apsisukimų)	dB	(30 mm spindulys, 100 žiedas ) Mažesnis arba lygus 0,1 prie 1625 nm	(10 mm spindulys, 1 žiedas) Mažesnis arba lygus 1,5 prie 1625 nm
Režimo Lauko skersmuo	mm	9,2 ± 0,4 esant 1310 nm	9,2 ± 0,4 esant 1310 nm
Pagrindinis-apdengtas koncentriškumas	mm	Mažesnis arba lygus 0,5	Mažesnis arba lygus 0,5
Apvalkalo skersmuo	mm	125±1	125±1
Apdengimas Ne{0}}apvalumas	%	Mažesnis arba lygus 0,8	Mažesnis arba lygus 0,8
Dangos skersmuo	mm	245±5	245±5
Įrodinėjimo testas	Gpa	Didesnis arba lygus 0,69	Didesnis arba lygus 0,69

Mechaninis ir aplinkosauginis kabelio veikimas

NE.	PREKĖS	BANDYMO METODAS	PRIĖMIMO KRITERIJAI
1	Tempimo apkrovos bandymas	Bandymo metodas: IEC 60794-1-E1 - Ilga{1}}tempimo apkrova: 350 N - Trumpa-tempimo apkrova: 800 N - Kabelio ilgis: didesnis arba lygus 50 m	- Silpimo padidėjimas @ 1550 nm: mažesnis arba lygus 0,1 dB - Jokio striukės įtrūkimų ir pluošto lūžių
2	Atsparumo gniuždymui testas	Bandymo metodas: IEC 60794-1-E3 - Ilga apkrova: 300 N/100 mm - Trumpa apkrova: 1000 N/100 mm Įkrovimo laikas: 1 minutė	- Silpimo padidėjimas @ 1550 nm: mažesnis arba lygus 0,1 dB - Jokio striukės įtrūkimų ir pluošto lūžių
3	Atsparumo smūgiams testas	Bandymo metodas: IEC 60794-1-E4 - Smūgio aukštis:１ｍ - Smūgio svoris: 450ｇ - Poveikio taškas: didesnis arba lygus 5 - Poveikio dažnis: didesnis arba lygus 3/taškas	- Silpimo padidėjimas @ 1550 nm: mažesnis arba lygus 0,1 dB - Jokio striukės įtrūkimų ir pluošto lūžių
4	Pakartotinis lenkimas	Bandymo metodas: IEC 60794-1-E6 - Įtvaro skersmuo: 20D (D=kabelio skersmuo) - Dalyko svoris: 15 kg - Lenkimo dažnis: 30 kartų - Lenkimo greitis: 2s/kart	- Silpimo padidėjimas @ 1550 nm: mažesnis arba lygus 0,1 dB - Jokio striukės įtrūkimų ir pluošto lūžių
5	Sukimo testas	Bandymo metodas: IEC 60794-1-E7 - Ilgis: 1 m - Dalyko svoris: 25 kg - Kampas: ±180 laipsnių - Dažnis: didesnis arba lygus 10/taškas	- Silpimo padidėjimas @ 1550 nm: mažesnis arba lygus 0,1 dB - Jokio striukės įtrūkimų ir pluošto lūžių
6	Vandens įsiskverbimo testas	Bandymo metodas: IEC 60794-1-F5B - Slėgio galvutės aukštis: 1 m - Pavyzdžio ilgis: 3m - Bandymo laikas: 24 valandos	- Nėra nuotėkio per atvirą kabelio galą
7	Temperatūros ciklo testas	Bandymo metodas: IEC 60794-1-F1 - Temperatūros žingsniai:＋20 laipsnių ,-40 laipsnių ,＋70 laipsnių ,＋20 laipsnių - Bandymo laikas: 24 valandos per žingsnį - Ciklo indeksas:2	- Silpimo padidėjimas @ 1550 nm: mažesnis arba lygus 0,1 dB - Jokio striukės įtrūkimų ir pluošto lūžių
8	Sumažinkite našumą	Bandymo metodas: IEC 60794-1-E14 - Bandymo ilgis: 30 cm - Temperatūros diapazonas: 70±2 laipsniai - Bandymo laikas: 24 valandos	- Nėra užpildo mišinio iškritimo
9	Temperatūra	Veikimas: -40 laipsnių ~+60 laipsnis Parduotuvė/gabenimas: -50 laipsnių ~+70 laipsnių Montavimas: -20 laipsnių ~+60 laipsnių

Taikymas

• Nuleidžiami kabeliai, skirti antenai, tiesioginiam laidojimo arba vamzdynų įrengimui
• Šviesolaidis prie vienos šeimos gyvenamosios patalpos
• FTTH/FTTA
