Lauko šviesolaidinis vieno režimo šviesolaidinis kabelis yra ne{0}}šarvuotas universalus{1}}vamzdinis optinis kabelis, kurio skaidulos įdėtos į laisvą buferinį vamzdelį. Kabelio šerdis yra apsaugota želė, kad būtų išvengta vandens įsiskverbimo ir migracijos, ir padengta juodu polietileno apvalkalu. Dvi įterptos FRP arba metalinės viela užtikrina norą įtampą. Kabelį sudaro centrinis laisvas vamzdelis, užpildytas sintetinės alyvos{5}}želė, ne-maitinantis grybeliu, elektrai nelaidus-, vienalytis, be nešvarumų ir pašalinių medžiagų, kuriame yra iki 12 optinių skaidulų. Du pluoštu sustiprinto plastiko (FRP) elementai išilgai dedami lygiagrečiai vamzdžiui, o išorinis juodas PE apvalkalas, atsparus UV spinduliams.
Plokščiojo pluošto kabelio pluošto šerdys yra 2–24 šerdys.
„Flat Drop Fiber Cable“ savybės
PBT biri vamzdžio medžiaga turi gerą atsparumą hidrolizei, o vamzdelis užpildytas specialiu tepalu, kad apsaugotų optinį pluoštą; Plokščias nuleidžiamas kabelis yra ne{0}}metalinės konstrukcijos, lengvas, lengvai klojamas ir pasižymi geresniu anti-elektromagnetiniu ir žaibo apsaugos poveikiu; Nuleidžiamas kabelis turi atsparumo korozijai, UV apsaugos ir aplinkos apsaugos pranašumus; Tikslus šviesolaidinio kabelio perteklinio ilgio valdymas užtikrina, kad optinis kabelis turi geras tempimo ir temperatūros charakteristikas.
Plokščiojo pluošto kabelio pritaikymas
„Fiber Optic Drop“ yra buitinės prieigos, žemės ūkio tinklo žaibo paskirstymo zonos, esančios virš galvos, pabaiga, taip pat galima naudoti vidaus ir lauko laidus atvirose vietose. Daugiausia naudojamas tiesiant vamzdynus arba nuleidžiamuosius kabelius, taip pat gali būti naudojamas prieigos tinklams, lauko ir vidaus nuleidžiamiems kabeliams.
Bandymo duomenų lapas
|
Kategorija |
Aprašymas |
Specifikacijos |
|
|
G.657A1 |
|||
|
Optinės specifikacijos |
Silpninimas |
@1310-1625nm |
Mažesnis arba lygus 0,36 dB/km |
|
@1383±3nm |
Mažesnis arba lygus 0,36 dB/km |
||
|
@ 1550 nm |
Mažesnis arba lygus 0,22 dB/km |
||
|
Slopinimo pertrauka |
Mažesnis arba lygus 0,05 dB |
||
|
Slopinimas vs bangos ilgis |
@1285 ~ 1330 nm |
Mažesnis arba lygus 0,05 dB/km |
|
|
@1525 ~ 1575 nm |
Mažesnis arba lygus 0,05 dB/km |
||
|
Nulinės dispersijos bangos ilgis |
1300 ~ 1324 nm |
||
|
Nulinės dispersijos nuolydis |
Mažesnis arba lygus 0,092 ps/(nm2.km) |
||
|
Sklaida |
@ 1310 nm |
Mažesnis arba lygus 3,5 ps/nm.km |
|
|
@ 1550 nm |
Mažesnis arba lygus 18 ps/nm.km |
||
|
Poliarizacijos režimo dispersija (PMD) |
Mažesnis arba lygus 0,2ps/km1/2 |
||
|
Kabelio atjungimo bangos ilgis |
Mažesnis arba lygus 1260 nm |
||
|
Efektyvus grupės lūžio rodiklis |
@ 1310 nm |
1.4675 |
|
|
@ 1550 nm |
1.4681 |
||
|
Makro lenkimo praradimas (30 mm spindulys, 100 apsisukimų) 1625 nm |
Mažesnis arba lygus 0,1 dB |
||
|
Geometrinis Specifikacijos |
Režimo Lauko skersmuo |
@ 1310 nm |
9.2±0.6μm |
|
@ 1550 nm |
10.4±0.8μm |
||
|
Apvalkalo skersmuo |
125±1μm |
||
|
Apdengimas ne{0}}apvalumas |
Mažiau arba lygus 1,0 % |
||
|
Dangos skersmuo |
245±7μm |
||
|
Dangos / dangos koncentriškumo klaida |
Mažesnis arba lygus 8 μm |
||
|
Šerdies / apvalkalo koncentriškumo klaida |
Mažesnis arba lygus 0,8 μm |
||
|
Mechaninis Specifikacijos |
Įrodinėjimo testo lygis |
Didesnis arba lygus 1,0 % |
|
|
Pluošto garbanos spindulys |
Didesnis arba lygus 4,0 m |
||
|
Didžiausia dangos juostos jėga |
1.3~8.9N |
||
DUK
Apie FTTH (pluošto į namus) nuleidžiamąjį kabelį

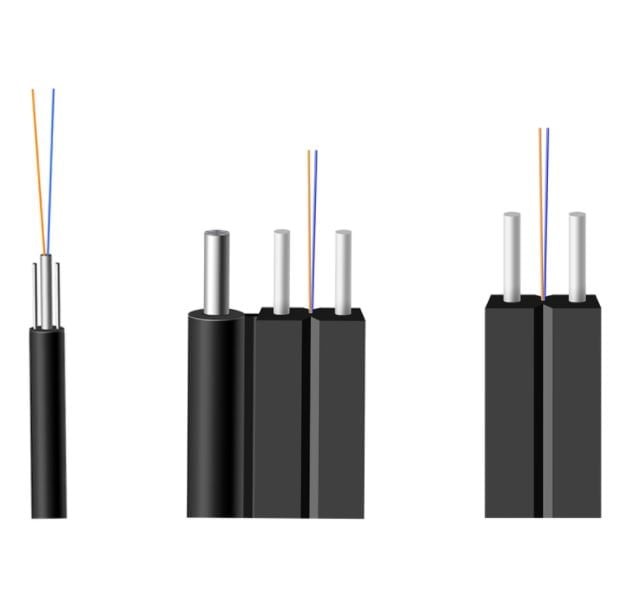

FTTH kabelis (pluoštas į namus) nuleidžiamasis kabelis, išorinė danga paprastai yra juoda ir balta, skersmuo yra palyginti mažas, o lankstumas yra geras; skerspjūvis yra 8-formos, armuojantis elementas yra dviejų apskritimų centre, galima naudoti metalinę arba nemetalinę konstrukciją, o optinis pluoštas yra 8 formos geometriniame centre. Kabelio viduje esantis pluoštas dažniausiai yra G.657A2 mažo lenkimo spindulio pluoštas, kurį galima tiesti 20 mm lenkimo spinduliu. Tinka įeiti į namą vamzdžiu arba paskirstyti atvirai. Unikali 8 formų nuleidžiamo kabelio struktūra gali realizuoti lauko pabaigą per trumpiausią laiką.
FTTH nuleidžiamasis kabelis yra naujo tipo skaidulinis{0}}optinis kabelis. Tai drugelio -formos kabelis. Kadangi jis yra mažo dydžio ir lengvas, jis tinkamas naudoti „Fiber“ namuose. Galima pjauti pagal sklypo atstumą, padidinti statybos efektyvumą.
FTTH šviesolaidiniai laidai su FRP, KFRP, metaliniais arba nemetaliniais tvirtumo elementais, skirti didelės talpos-vidiniams / lauko FTTH tinklams.
Drop kabelis, kaip svarbi FTTH tinklo dalis, sudaro galutinį išorinį ryšį tarp abonento ir tiekimo kabelio. Pasirinkus tinkamą FTTH nuleidžiamo kabelio galą arba sujungimo sprendimą, tiesiogiai paveiks tinklo patikimumą, veikimo lankstumą ir FTTH diegimo ekonomiką. taigi tarp dviejų kabelio užbaigimo būdų
FTTH šviesolaidžio jungtys, kaip minėta anksčiau, yra abonento gale, kad būtų galima prijungti paskirstymo kabelio gnybtą prie abonento patalpų. Paprastai tai yra mažo skersmens, mažo pluošto skaičiaus kabeliai su ribotu neatraminiu tarpatramių ilgiu, kurie gali būti montuojami iš oro, po žeme arba palaidoti. Kadangi jis naudojamas lauke, nuleidžiamo kabelio mažiausias traukos stiprumas turi būti 1335 niutonai pagal pramonės standartą. Yra įvairių tipų šviesolaidiniai kabeliai. Trys dažniausiai naudojami šviesolaidiniai kabeliai yra plokščias nuleidžiamas kabelis, 8 formos anteninis nuleidžiamasis kabelis ir apvalus nuleidžiamasis kabelis.
