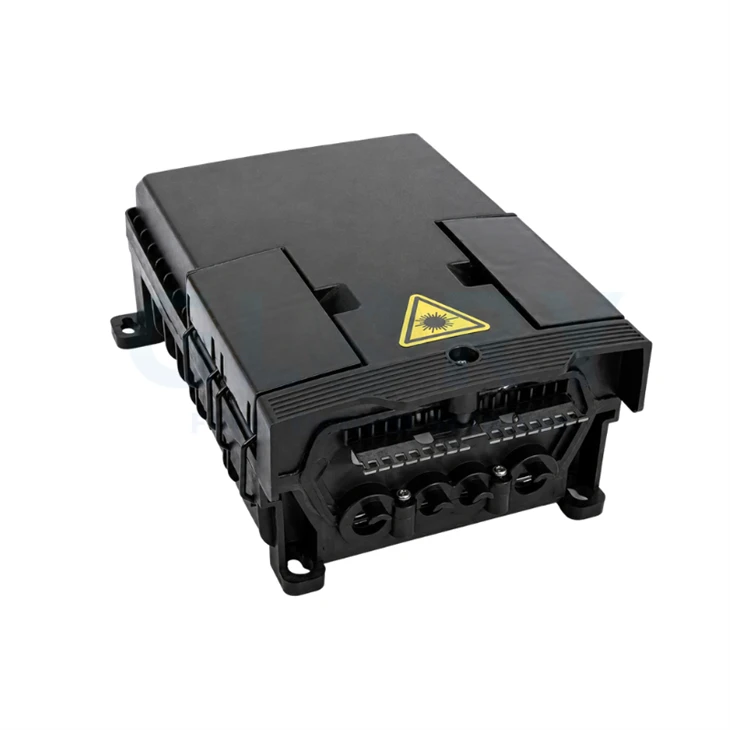

Konfigūracijos momentinė nuotrauka
Šis modelis yra tarp mažų dėžių ir{0}}didelės talpos gatvės spintelių. Tai suteikia lauko komandoms sandarią 16 lašų sąsają, tuo pačiu išlaikant pluošto darbo sritį viename kompaktiškame sienos tvirtinimo, polių juostų arba sruogų montavimo korpuse.
| Gaminių serija | FTT-H16X |
|---|---|
| Produkto tipas | Gelio sandarinimo FTTH prieigos korpusas |
| Nominalus dydis | 300 × 210 × 105 mm |
| Medžiaga | PP+GF inžinerinis plastikas |
| Užantspauduotas įvertinimas | IP67 |
| Tipinė tinklo padėtis | Tiekimo / paskirstymo kabelio perėjimo taškas prieš paskutinę{0}}nuleidimo sekciją |
| Montavimo būdas | Tvirtinimas prie sienos, stulpų aprišimas arba sruogų montavimas |
Kaip H16X tinka FTTH konstrukcijai
H16X gali būti naudojamas kaip vietinės prieigos terminalas, kurio pagrindinė pusė turi išlikti sandari ir organizuota, o aptarnavimo pusėje turi būti pakankamai prievadų namų grupei, grindų plotui, pastato įėjimui ar stulpo -pusės abonentų grupei.
Jo talpa nėra tik uostų skaičius. Praktinė vertė gaunama iš 24 branduolių sujungimo vietos, iki 16 nuleidžiamų išėjimų ir skirstytuvo parinkčių, tokių kaip 1 × 1:16 arba 2 × 1:8. Tai leidžia vienam korpusui palaikyti tiesioginį paskirstymą arba padalintą PON paslaugų maršrutą pagal projekto projektą.
Techninės specifikacijos
| Prekė | Specifikacija |
|---|---|
| Produkto tipas | Paskirstymo dėžutė |
| Gaminių serija | FTT-H16X |
| Gaminio matmenys | 300 × 210 × 105 mm |
| Medžiagos | PP+GF |
| IP lygis | IP67 |
| Darbinė temperatūra | -45 laipsniai ~ +65 laipsniai |
| Sujungimo talpa | 24 branduoliai |
| Skirstytuvo santykis | 1×1:16 arba 2×1:8 |
| Kabelių įvesties prievadai | 2 vnt φ10 mm ir 2 vnt φ16 mm; suderinamas diapazonas pažymėtas kaip φ6–16 mm |
| Nuleidimo kabelio talpa | 16 vienetų φ2×3 mm |
| Sandarinimo tipas | Mechaninis sandariklis su geliu |
| Spalva | Juoda |
| Montavimas | Sienų tvirtinimas, polių klijavimas, sruogų montavimas |
Dizaino logika: 16 lašų be spintelės sudėtingumo
Prenumeratorių{0}}Šoninis tankis
Šešiolika nuleidžiamų išėjimų leidžia dėžutei aptarnauti kompaktišką naudotojų grupę neperžengiant didesnio dydžio lauko spintelės ar kelių{0}}dėžių išdėstymo.
Du skirstytuvų modeliai
Išvardyti santykiai palaiko vieną 1:16 maršrutą arba dvi 1:8 paskirstymo grupes, kurios yra naudingos projektuojant atskirus aukštus, eismo juostas, stulpus ar aptarnavimo zonas.
Aptarnaujama darbo zona
Atidarytame vaizde matomas adapterio blokas ir nuleidžiamo kabelio šukų sritis, padedanti technikai nustatyti aktyvius išėjimus montuojant ir vėliau atliekant techninę priežiūrą.
Gel{0}}Sandari kabelio sąsaja
Mechaninis sandarinimas geliu sumažina poreikį pakartotinai atlikti sandarinimo nuo karščio{0}} susitraukimo prie prieigos terminalo, ypač ten, kur gali pasikeisti kritimas.
Kompaktiškas pėdsakas
300 × 210 × 105 mm korpusą lengviau dėti ant išorinių sienų, pastato įėjimo taškų ir stulpų trasų nei spintelės dydžio paskirstymo įrenginį.
Lauko montavimo asortimentas
Dėl sienų, stulpų tvirtinimo ir tvirtinimo prie sruogų tas pats korpusas tinka skirtingiems paskutinės -mylės statybos būdams.
Kabelio įėjimo ir išėjimo planavimas
FTTH konstrukcijoje svarbiausias projekto patikrinimas yra tai, ar įeinančio kabelio kelias ir išeinantis abonento kelias gali būti valdomi atskirai. H16X suteikia didesnes įvesties pozicijas, kad būtų galima prieiti prieš srovę, ir šešiolika mažesnių nuleidimo pozicijų, kad būtų galima nukreipti plokščią nuleidimą.
| Plotas | Duomenų lapo vertė | Inžinerinė reikšmė |
|---|---|---|
| Įeinančio kabelio pusė | 2 × φ10 mm ir 2 × φ16 mm prievadai | Leidžia planuoti skirstomojo kabelio įvedimą, atšakos tęsinį arba atsargines sandarinimo vietas, priklausomai nuo projekto išdėstymo. |
| Abonento nuleidžiama pusė | 16 × φ2 × 3 mm išleidimo angos | Atitinka plokščio nuleidimo kabelio stilių, dažniausiai naudojamą nuo prieigos taško iki kliento patalpos. |
| Vidinė sujungimo sritis | 24 branduolių sujungimas | Už adapterio / skirstytuvo sąsajos suteikiama erdvė apsaugai nuo susiliejimo ir maršruto organizavimui. |
| Sandarinimo būdas | Mechaninis gelio sandariklis | Palaiko pakartotinį uždarymą, kai svetainėje gali reikėti aktyvuoti prievadą arba vėliau išplėsti naudotoją. |
Įprasti diegimo pasirinkimai
Ši skiltis yra projektų{0}}pasirinkimo blokas, o ne paprastas kortelių sąrašas, todėl pirkėjai gali greitai suderinti FTT-H16X su montavimo tašku, kabelio trasa ir priežiūros stiliumi, kurio reikia vietoje.
Pasirinkite pagal vietą, kabelio maršrutą ir prieigos būdą
H16X yra naudingiausias, kai projektui reikia 16 abonentų išėjimų, apsaugotos sujungimo / skirstytuvo zonos ir lankstaus tvirtinimo lauke neperkeliant į viso -dydžio spintelę.
- 16 Išleidimo angos
- 24 Sujungimo šerdys
- IP67Lauko apsauga
- 3 Montavimo parinktys
Kai H16X yra tinkamas pasirinkimas
- Svetainei reikia daugiau abonentų išėjimų nei 4 arba 8 prievadų prieigos dėžutės.
- Tinklo dizainas reikalauja 1 × 1:16 arba 2 × 1: 8 skirstytuvo planavimo.
- Lauko sienos, stulpo ar sijos tvirtinimas turi būti nuspręstas RFQ etape.
- Montuotojams reikia atskiro tiektuvo įėjimo, sandūrų laikymo ir plokščių išėjimų.
Mažesniems išsibarsčiusiems namams gali pakakti 8-prievadų terminalo. Jei norite kaupti aukšto-aukšto ar spintelės-lygio, naudokite H16X kaip prieigos pusės mazgą, o ne pagrindinę skirstomąją spintą.
Montavimo valdymo taškai
Šie punktai padeda sumažinti pertvarkymą montuojant lauke. Jie daugiausia dėmesio skiria kabelių prijungimui, šviesolaidžio nukreipimui, uždarymo tvarkymui ir galutinio paslaugų identifikavimui, o ne bendriems rinkodaros teiginiams.
1. Žemėlapio prievado naudojimas
Prieš atidarydami kabelio apvalkalą, priskirkite tiektuvo, atšakos ir nuleidimo vietas, tada laikykite prievado žemėlapį projekto perdavimo faile.
2. Patvirtinkite kabelio OD
Suderinkite tikrąjį išorinį skersmenį su φ10 mm, φ16 mm ir φ2 × 3 mm padėtimis, kad išvengtumėte silpno sandarinimo ar priverstinio kabelio lenkimo.
3. Paruoškite sujungimus
Laikykite sujungimo rankoves sutvarkytas pagal maršruto grupę, ypač kai naudojate 1:16 skirstytuvą arba dvi 1:8 skirstytuvų grupes.
4. Dress Drop Fibers
Nukreipkite kiekvieną nuleidžiamą kabelį per šukos sritį, nekirsdami aptarnavimo etikečių ir neužblokuodami adapterio prieigos.
5. Uždarykite gelio sandariklį
Prieš užrakindami dangtį arba grąžindami mazgą eksploatuoti, patikrinkite, ar mechaninio sandarinimo sritis yra tolygiai.
6. Įrašykite perdavimo duomenis
Dokumentuokite prievado numerį, skirstytuvo maršrutą, kliento adresą arba pastato vienetą ir bandymo rezultatą, kad būtų galima atlikti trikčių šalinimą ateityje.
Pasirinkimo pastabos pirkėjams
| Klausimas | Rekomenduojamas patvirtinimas |
|---|---|
| Ar ši dėžutė skirta tiesioginiam sujungimui ar skirstytuvui? | Atsižvelgdami į PON dizainą, pasirinkite neįkrautą,{0}}įdėtą adapterį, įtaisytą-arba PLC-įkeltą versiją. |
| Ar svetainėje bus naudojama viena 1:16 grupė ar dvi 1:8 grupės? | Patvirtinkite skirstytuvo grupavimą prieš apibrėždami etiketės išdėstymą ir vidinį košės maršrutą. |
| Koks laidas bus naudojamas? | Patikrinkite suderinamumą su 16 vienetų φ2 × 3 mm plokščio nuleidžiamo kabelio. |
| Kaip bus montuojama dėžė? | Pasirinkite sieninius priedus, stulpų tvirtinimo detales arba tvirtinimo detales pagal konstrukcijos metodą. |
| Ar projektui reikalingas individualus prekės ženklas? | Patvirtinkite neutralią pakuotę, etiketės turinį, prievado numerio planą ir dokumentų reikalavimus. |
Pakavimo duomenys
| Vieneto dėžutės dydis | 300 × 215 × 115 mm |
|---|---|
| Siuntimo dėžutės dydis | 615 × 445 × 370 mm |
| Pakuotės kiekis | 12 vnt |
| Kartono svoris | 23,00 kg |
DUK
Kl.: pagrindinė FTT-H16X darbas
A: Jis veikia kaip sandarus 16{1}}drop prieigos terminalas, organizuojantis įeinantį kabelį, sujungimo saugyklą, pasirenkamą padalijimą ir paskutinio nuleidimo maršrutą viename lauko korpuse.
Kl.: Išmetimo angų skaičius
A: Duomenų lape išvardyta 16 nuleidžiamųjų angų φ2 × 3 mm plokščiam nuleidžiamam kabeliui.
Kl.: Galima skirstytuvų grupė
A: Išvardytos santykio parinktys yra 1×1:16 arba 2×1:8, todėl ją galima planuoti kaip vieną 16 krypčių padalintą grupę arba dvi 8 krypčių grupes.
K: Sujungimo atminties talpa
A: Nurodyta grupinio sujungimo talpa yra 24 branduoliai.
K: Naudojimo lauke patvirtinimas
A: Taip. Duomenų lape nurodyta IP67 apsauga, sandarinimas geliu ir darbinės temperatūros diapazonas nuo -45 laipsnių iki +65 laipsnių.
Kl.: Galimi tvirtinimo būdai
A. FTT-H16X yra nurodyta ant sienos, stulpų juostų ir tvirtinimo juostų.
Klausimas: Užsakymo detalės patvirtinimui
A: Patvirtinkite, ar dėžutė iškrauta, ar pakrauta, adapterio sąsają, skirstytuvo santykį, košės ilgį, kabelio skersmenį, tvirtinimo rinkinį ir etiketės planą.
