Konfigūracija iš pirmo žvilgsnio
Trys skaičiai, trys skirtingos dizaino ribos
Korpuso skaidulų skaičius, jungčių padėtis ir skirstytuvo vieta apibūdina atskiras funkcijas. Perskaitę juos atskirai, išvengsite neteisingai įkeltos MK.
Konfigūracijos pastaba:adapteriai, košės, sujungimo movos ir PLC komponentai sukonfigūruojami pagal užsakymą. Įtraukite reikiamą prievado žemėlapį ir vidinę MK, kai prašote pakrauto korpuso.
Produkto dizaino akcentai
GL{0}}ODB-16S šviesolaidžio užbaigimo korpuso viduje
Šešios korpuso detalės sujungia gaminio matmenis, sąsajas ir apsaugos reitingus su montavimo ir pirkimo sprendimais.
Tinklo vaidmuo
Kaip 16 prievadų skaidulinio terminalo korpusas tinka FTTH ryšiui
GL-ODB-16S yra tarp tiekimo maršruto ir abonento pusės paskirstymo. Tikrasis sujungimo ir skirstytuvo išdėstymas priklauso nuo patvirtinto projekto MK.
Stuburo kabelis
Laisvas-vamzdis, skeletas ar kitas patvirtintas kabelis pasiekia mazgą; nenupjautas įvadas priima Ø8–17,5 mm.
Sujungimas ir saugojimas
Pasirinkti pluoštai nukreipiami 24 pluoštų gaubte, išlaikant nurodytą 30 mm lenkimo spindulį.
Padalinta iki 1×16
Vienas 1×16 PLC skirstytuvas gali būti talpinamas, kai užsakyme nurodoma įkeltos skirstytuvo{2}}konfigūracijos.
Iki 16 SC lašų
SC/APC arba SC/UPC adapterio padėtys sujungia patvirtintą prenumeratoriaus{0}}šoninį surišimą arba nuleidimo išdėstymą.
Optinė{0}}biudžeto pastaba:1 × 16 padalijimo santykis apibūdina tinklo topologiją, o ne patį blogiausią-prievado praradimą. Projekto priėmimo specifikacijoje apibrėžkite jungties įkišimo praradimą, grąžinimo praradimą, skirstytuvo praradimą ir ataskaitos reikalavimus.
Techniniai duomenys
GL-ODB-16S specifikacijos ir konfigūracijos lentelės
Prieš nustatydami projekto MK, peržiūrėkite korpuso talpą, aplinkosaugos įvertinimus, kabelių įvadus, jungčių pasirinkimus ir pasirenkamą PLC apkrovą.
Modelis ir talpa
| Modelis | Produktų šeima | Pluošto talpa | Adapterio talpa | PLC talpa | Matmenys |
|---|---|---|---|---|---|
| GL-ODB-16S | FTTH pluošto užbaigimo / paskirstymo korpusas | 24 pluoštai | Iki 16 SC | Iki vieno pasirenkamo 1 × 16 PLC skirstytuvo | 314 × 202 × 103 mm |
Aptvaros ir aplinkos specifikacijos
| Parametras | Specifikacija | Taikymo pastaba |
|---|---|---|
| Būsto medžiaga | PP+GF | Polipropilenas su stiklo pluoštu |
| Apsauga nuo patekimo | IP65 | Apsaugai nuo patekimo į lauką; ne nuolatiniam panardinimui |
| Poveikio įvertinimas | IK10 | Aptvaro poveikio klasifikacija |
| Temperatūros diapazonas | –40 laipsnių iki +65 laipsnio | Nurodykite atskirus įrengimo arba saugojimo apribojimus, jei to reikalauja projektas |
| Viršelio struktūra | Apversti{0}}viršų; mechaninės sagtys; silikoninė tarpinė | Mechaninė prieiga montavimui ir aptarnavimui |

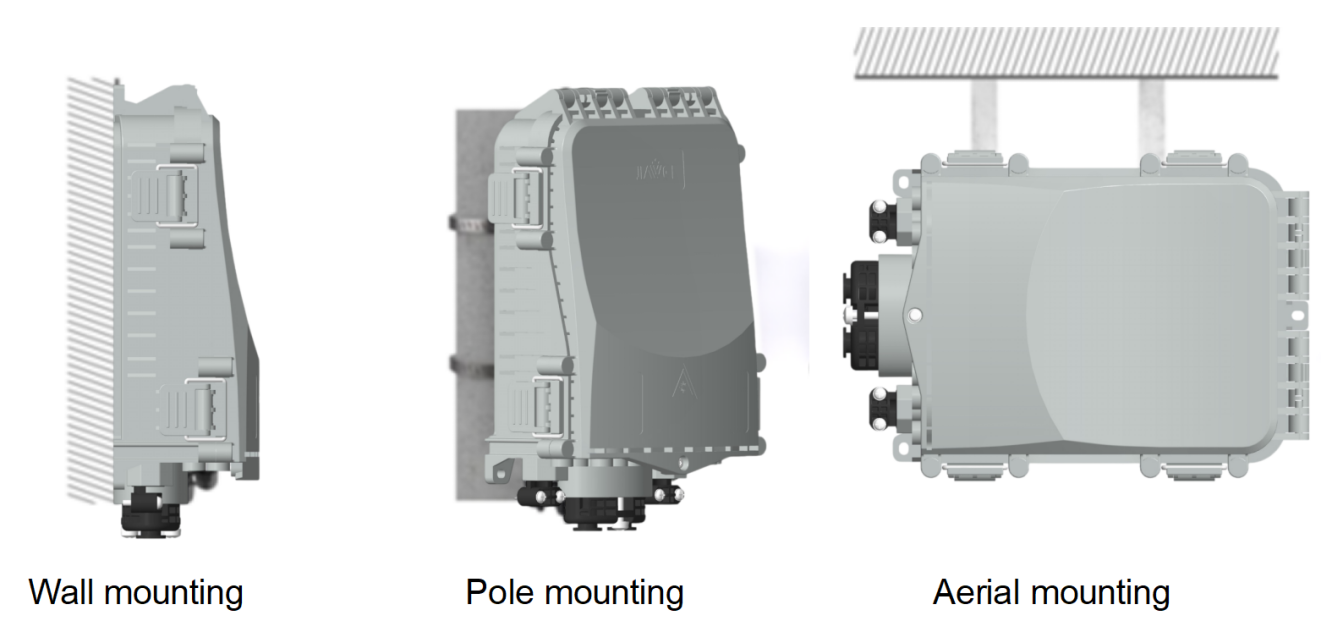

| Montavimas | Siena, stulpas arba antena | Pasirinkite reikiamą montavimo komplektą |
Kabelio ir jungties suderinamumas
| Sąsajos sritis | Suderinamumas | Kiekis / diapazonas | Užsakymo reikalavimas |
|---|---|---|---|
| Pagrindinis kabelio įvadas | Laisvas{0}}vamzdis, karkasas ir kiti suderinami kabeliai | 1 nepjaustytas portas; Ø8–17,5 mm | Kabelio profilis ir tvirtumo{0}}nario išdėstymas |
| Filialų įrašai | Atšakų kabelių vedimas | 2 prievadai | Šakos profilis, skersmuo ir sulaikymas |
| Adapterio laukas | SC/APC arba SC/UPC | Iki 16 | Lenkiškas, spalvos, kiekio ir uosto žemėlapis |
| Šviesolaidžio maršrutizavimas | Jungčių zonos ir{0}}atsarginė skaidulų saugykla | 30 mm minimalus lenkimo spindulys | „Pigtail“ ilgio ir aptarnavimo{0}}ciklo planas |
Skirstytuvas ir optinė konfigūracija
| Prekė | Korpuso konfigūracija | Užsakymo reikalavimas |
|---|---|---|
| PLC skirstytuvas | Iki vieno pasirenkamo 1 × 16 PLC skirstytuvo | Pakuotė, pluošto tipas, košės ilgis ir pakrauta MK |
| Jungties sąsaja | SC/APC arba SC/UPC | Adapterio kiekis, poliravimo tipas, prievado žemėlapis ir optinio priimtinumo ribos |
| Optinis priėmimas | Projektas{0}}nustatytas įkeltiems komponentams | Įterpimo praradimas, grąžinimo praradimas, skirstytuvo praradimas, vienodumas, PDL, kryptingumas ir veikimo bangos ilgis pagal poreikį |
Diegimo tinka
FTTH ir lauko prieigos mazgų šviesolaidžio užbaigimo korpusas
Kiekvienas scenarijus prasideda nuo tinklo problemos, identifikuoja atitinkamą korpuso funkciją ir baigia pateikiant informaciją, kurios reikia prieš perkant.
FTTH paskutinės{0}}mylės paskirstymas
Dėl atskirų sujungimo, saugojimo ir adapterių dėžučių mažo abonento mazgo gali būti sunkiau dokumentuoti ir aptarnauti. GL-ODB-16S suteikia 24-pluošto valdymą ir iki 16 SC pozicijų viename apsaugotame korpuse prie sienos arba stulpo perėjimo nuo tiektuvo iki lašo. Jis priima SC/APC arba SC/UPC jungtis ir 8–17,5 mm nenupjautą tiektuvą. Prieš pirkdami patvirtinkite aktyvius abonentus, sujungimo kiekį, adapterio įkrovimą, poliravimo tipą, atšakos kabelio dydžius ir ar dėžutė tiekiama tuščia, ar su 1×16 PLC skirstytuvu.
GPON arba XGS{0}}PON skirstytuvo mazgas
Tik pataisos{0}} terminalui gali prireikti papildomo korpuso, kai PON topologija reikalauja vietinio padalijimo. Šiame korpuse yra skirta vieta vienam 1 × 16 PLC skirstytuvui šalia ne daugiau kaip 16 - pozicijų SC lauko, todėl pakrautas agregatas gali stovėti tarp tiektuvo ir abonento. SC/APC yra įprastas PON nuorodose, tačiau SC/UPC taip pat yra sąraše ir negali būti maišomas susietame kelyje. Prieš patvirtindami pavyzdį, patvirtinkite padalijimo santykį, skirstytuvo paketą, kojelių žemėlapį, projekto optinį biudžetą ir priėmimo bandymo ribas.
Stulpų ir oro OSP paskirstymas

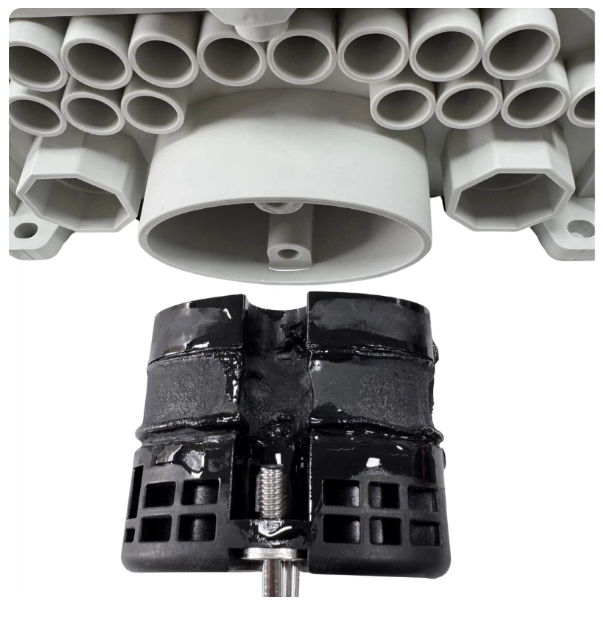

Vidinė dėžutė arba improvizuotas kabelio sandariklis suteikia lauko prieigos mazgui neapibrėžtos patekimo ar smūgio klasifikacijos. GL-ODB-16S naudoja PP+GF korpusą su IP65 ir IK10 reitingais ir palaiko tvirtinimą ant stulpo arba antenos nuo –40 laipsnių iki +65 laipsnių diapazone. Geliu sandarus pagrindinis prievadas talpina 8–17,5 mm laidą, o du šakų įėjimai organizuoja išeinančius maršrutus. Prieš atleisdami patikrinkite laikiklio komplektą, kabelio atramą, šakų skersmenis, montavimo kryptį ir vietinius vėjo, ledo ir saugos reikalavimus.
Rural Feeder Mid{0}}Span Branching
Pjaunant tiektuvą kiekviename kaimo paskirstymo taške, susidaro jungtys net ten, kur iš maršruto reikia palikti tik pasirinktą pluoštą. Nenupjautas gelio prievadas leidžia patvirtintam tiektuvui tęsti per korpusą, o pasirinkti pluoštai nukreipiami, saugomi arba dalijami abonentų atšakoms. Sumontuokite dėžutę ant nurodytos sienos, stulpo arba antenos atramos ir prijunkite pagrindinį laidą prie 8–17,5 mm diapazono. Pirkime turi būti pateikta maršruto schema, kabelio konstrukcija, pasirinktas skaidulų skaičius, atšakų profiliai, uosto poreikis ir apkrauta vidinė konfigūracija.
Žemiau{0}}pažymių pasirinkimas:rankinėms ar žemesnio-klasių mazgoms, į projekto peržiūrą įtraukite drenažo, potvynio, montavimo ir kabelio{1}} sandarinimo sąlygas. IP65 nenustato nuolatinės-apsaugos panardinant.
Techniniai DUK
Klausimai prieš pasirenkant šį šviesolaidžio užbaigimo korpusą
Kl.: Ar GL{0}}ODB-16S yra 16 ar 24 skaidulų korpusas?
A: Paskelbta bendra 24 skaidulų talpa ir ne daugiau kaip 16 atskirų SC adapterio pozicijų. Šviesolaidžio talpa ir jungties-prievado talpa apibūdina skirtingas vidines funkcijas.
K: Ar kiekviename korpuse yra 16 adapterių ir 1 × 16 PLC skirstytuvas?
A: Puslapyje nurodyta „iki 16“ SC adapterių ir maksimalus 1 × 16 PLC skirstytuvas. Ji nenustato vienos universalios įkeltos MK. Įdiegtus kiekius ir komponentus patvirtinkite pasiūlyme arba brėžinyje.
K: Kurią jungties sąsają galima užsisakyti?
A: Paskelbtos sąsajos yra SC/APC ir SC/UPC. Nurodykite vieną jungties kelio poliravimo tipą ir kartu patvirtinkite adapterio, košės ir skirstytuvo košelės konfigūraciją.
Kl.: Ar galima korpusą įrengti užtvindytoje rankinėje?
A: IP65 nenustato nuolatinės apsaugos nuo panardinimo. Techniniame montavimo sąraše nurodytas montavimas ant sienos, stulpo ir antenos. Nusiųskite rankinės angos drenažo ir užtvindymo sąlygas „Glory Optical“, kad gautumėte raštišką gaminio ir sandarinimo patvirtinimą.
Kl .: Ką daryti, jei ant gelio tarpiklio matosi alyvos prasiskverbimas arba pažeidimas?
Ats.: šaltinio-puslapyje DUK nukreipiama prasiskverbimas į medžiagos kokybę, aplinkos temperatūrą ir mechaninį slėgį. Laikykite sandarinimo paviršius švarius ir pakeiskite pažeistą ar prasisunkusią medžiagą kvalifikuotu sandarikliu, skirtu korpusui, o ne improvizuotu mišiniu.
Kl.: ar paskelbtas GL{0}}ODB-16S įterpimo ir grąžinimo praradimas?
A. Gaminio puslapyje nerodomi jokie modeliai{0}}konkretūs jungties ar skirstytuvo praradimo skaičiai. Į projekto priėmimo specifikaciją įtraukite reikiamą įterpimo praradimą, grąžinimo praradimą, skirstytuvo praradimą ir ataskaitos formatą.
Kodėl „Glory Optical“.
Projekto palaikymas pakrautiems pluošto korpusams
„Glory Optical“ valdo „Ningbo“ pasyviųjų FTTH ir ODN produktų gamybos bazę su korpuso įrankiais, surinkimu, skirstytuvo integravimu, jungiamuoju{0}}produkto testavimu ir OEM / ODM užsakymų palaikymu.
Atitinkama gamybos apimtis
Projekto darbo eigos apima liejimo ir CNC darbus, susijusius su korpuso detalėmis, pluošto{0}}dėžutės surinkimu pagal patvirtintus brėžinius ir prievadų žemėlapius, PLC skirstytuvo integravimą, adapterio ir kojelių įkėlimą, taip pat pasirinktines etiketes ir eksporto pakuotes.
Testavimas ir dokumentacija
Prireikus galima patikrinti prijungtų produktų įterpimą, grąžinimo praradimą ir galinio paviršiaus būklę{0}}. Brėžiniai, duomenų lapai, bandymų ataskaitos ir pakavimo įrašai pateikiami pagal patvirtintą modelį, vidinius MK ir užsakymo reikalavimus.
Projekto RFQ
Prieš nustatydami kainą, patvirtinkite GL{0}}ODB-16S konfigūraciją
Atsiųskite mazgo brėžinį, kiekį, valdomus pluoštus, sandūrų skaičių, tiesioginius SC prievadus, poliravimo tipą, PLC reikalavimą, kabelių profilius, montavimo metodą, optinio priimtinumo ribas, etiketes ir pakuotę. „Glory Optical“ gali peržiūrėti vidinę KS ir brėžinį prieš gaminant pavyzdį ar partiją.
