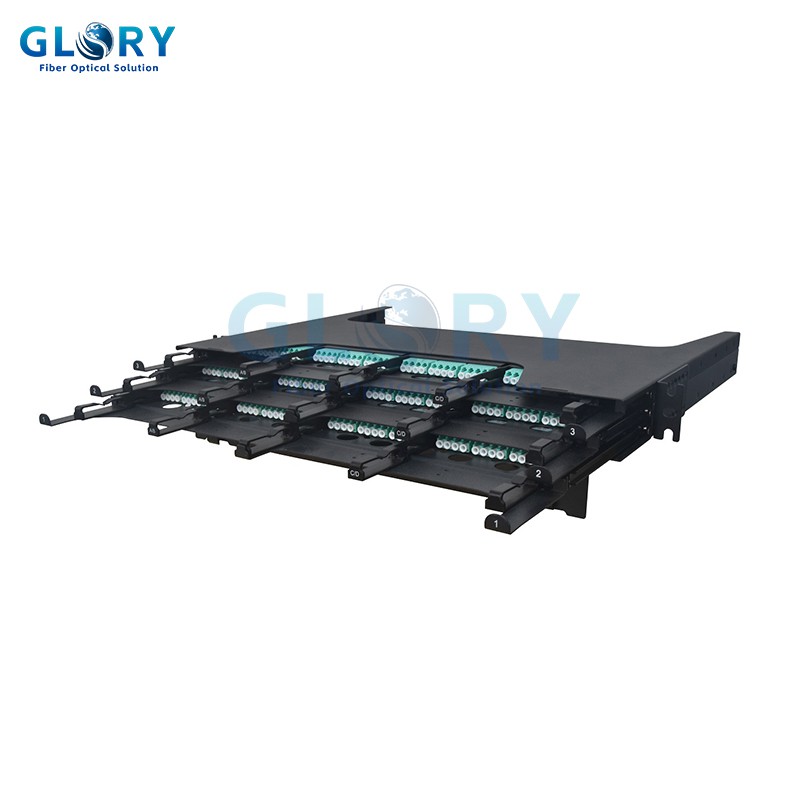

GL{0}}MP6 ir GL-MPB6 serijos MPO pluošto pataisų skydelis su iš anksto-terminuota moduline kasečių sistema turi modulinį dizainą ir priekinę bei galinę ištraukiamąją -mechaninę struktūrą – tai yra didžiausios savybės, išskiriančios šį gaminį nuo konkuruojančių produktų, įskaitant greitą.
diegimas, greitas reagavimas ir tikslus trikčių šalinimas. Pasirenkamas LC adapteris palaiko iki 1U-144F, 2U-288F ir 4U-576F, o pasirenkamas CS adapteris palaiko iki 1U-216F.

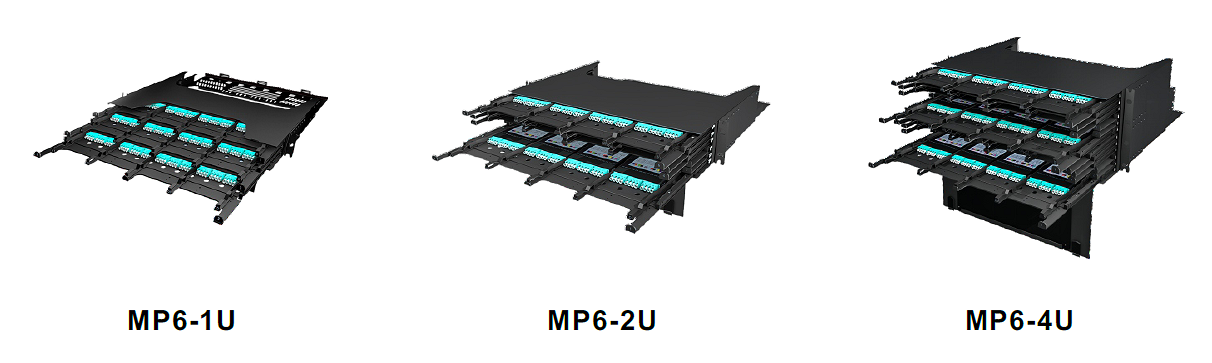

Produkto modelis ir išvaizda
Savybės
Didelis našumas
•Modulinė konstrukcija, ištraukiama bėgiais
•Kiekviename aukšte galima sumontuoti 4 arba 6 kasetes
•Suteikia priekinio ir galinio kabelių valdymo funkcijas
Didelis tankis
•1U palaiko iki 144 branduolių LC arba 216 branduolių CS jungtis
•2U palaiko iki 288 branduolių LC, o 4U palaiko 576 branduolių LC jungtis.
•1U palaiko iki 1728 branduolių MPO/MTP prieigą
Didelis lankstumas
• Palaikykite MTP / MPO{0}}MTP / MPO konversiją
•Pasirenkama MTP/MPO/LC/CS jungtis
•Palaiko košės sujungimą

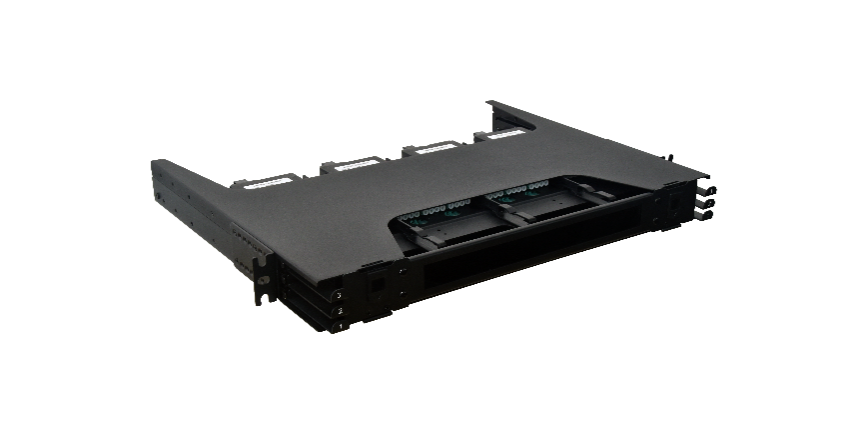

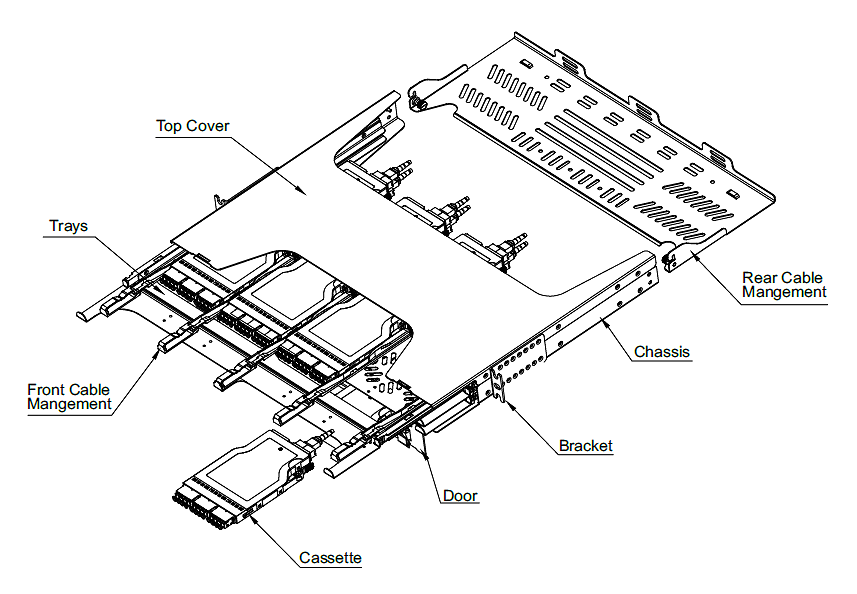

Patch Panel struktūra
Specifikacijos
|
Prekės pavadinimas |
MPO pluošto pataisų skydelis GL-MP6 iš anksto baigta modulinė kasečių sistema |
|
Darbinė temperatūra |
-40 laipsnių ~ +75 laipsnis |
|
Laikymo temperatūra |
-40 laipsnių ~ +75 laipsnis |
|
Santykinė drėgmė |
Mažiau arba lygus 85 % (+30 laipsnis ) |
|
Atmosferos slėgis |
70kPa ~106kPa |
|
Spintelės medžiaga |
Šalto valcavimo plieno plokštė |
|
Matmenys (PxPxA) |
482,8 mm × 350 mm × 1/2/4U (su bagažine: 497 mm) |
|
Pluošto skaičius (LC adapteris) |
1U:144F |
|
2U:288F |
|
|
4U:576F |
|
|
Skaidulų skaičius (CS adapteris) |
1U:216F |
|
Pluošto skaičius (MPO adapteris) |
1U:1728F/1U:864F |
|

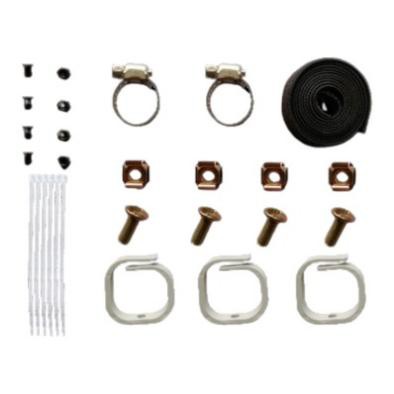

Priedai |
|
|
|
Kaklaraiščiai × 6vnt |
|
Lankų replės × 2vnt |
|
|
Žarnos spaustukas × 2vnt |
|
|
1 metro magiškas kaklaraištis × 1 vnt |
|
|
M6 varžtai ir varžtų veržlės × 4 vnt |
|
|
Nuorodos žyma × 1 vnt |
|
|
Kabelio valdymo laikiklis × 3vnt |
|
|
M3 varžtai ir veržlės × 3 vnt |
|
Kasetės, skirtos MPO Fiber Patch Panel, skirtos optimizuoti kabelių valdymą, prijungti{0}}ir{1}}, greitai įdiegti, padidinti lankstumą ir valdymą bei sumažinti diegimo išlaidas. Modeliai tokie:

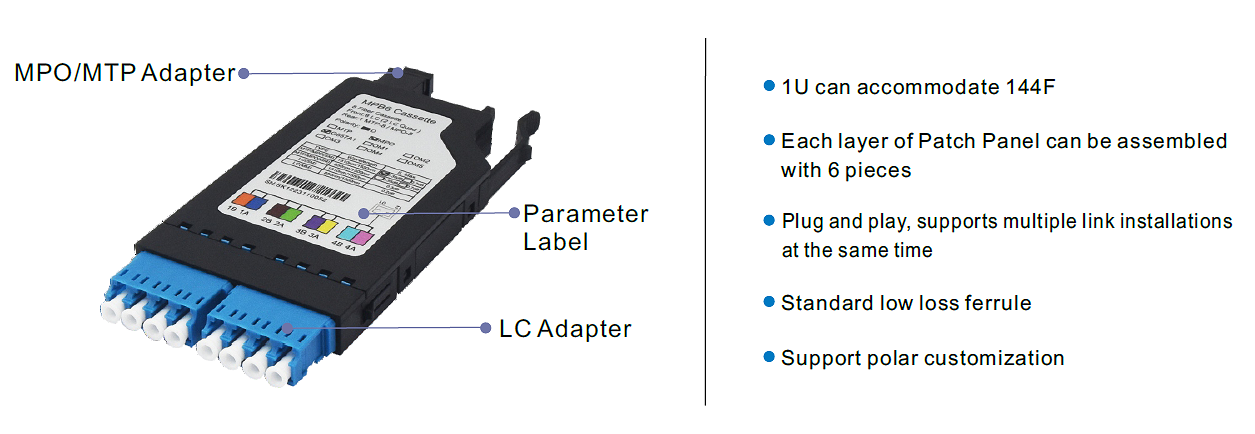

GL-MPB6 kasetės (8F-LC kasetės)
|
Gaminio specifikacijos |
|
|
Pluošto skaičius |
8F |
|
Pluošto tipas |
G657A1,OM3,OM4,OM5 |
|
Pluošto režimas |
SM/MM |
|
Poliškumo tipas |
B tipas |
|
Medžiaga |
Plastikiniai |
|
Priekinė jungtis |
SM:LC-UPC/APC(UPC:mėlyna/APC:žalia) |
|
MM:LC-UPC(OM3:Aqua/OM4:Violetinė/OM5:Lime Green) |
|
|
Galinė jungtis |
SM:MPO/MTP-APC vyras |
|
MM:MPO/MTP{0}}UPC Vyras |
|
|
Matmenys (PxPxA) |
60 mm × 105 mm × 11,4 mm (be adapterio) |
|
Veikimo savybės |
|
|
Priekinė jungtis Įdėjimo praradimas |
SM: UPC Mažiau arba lygus 0,3 dB; APC Mažiau arba lygus 0,3 dB |
|
MM:UPC Mažesnis arba lygus 0,2 dB |
|
|
Priekinės jungties grąžinimo praradimas |
SM: UPC didesnis arba lygus 50 dB, APC didesnis arba lygus 60 dB; MM: UPC didesnis arba lygus 35 dB |
|
Galinė jungtis Įdėjimo praradimas |
SM:UPC Mažiau arba lygus 0,35 dB(LL) |
|
MM: UPC Mažiau arba lygus 0,35 dB(LL) |
|
|
Galinės jungties grąžinimo praradimas |
SM: APC didesnis arba lygus 50 dB; MM: UPC didesnis arba lygus 35 dB |

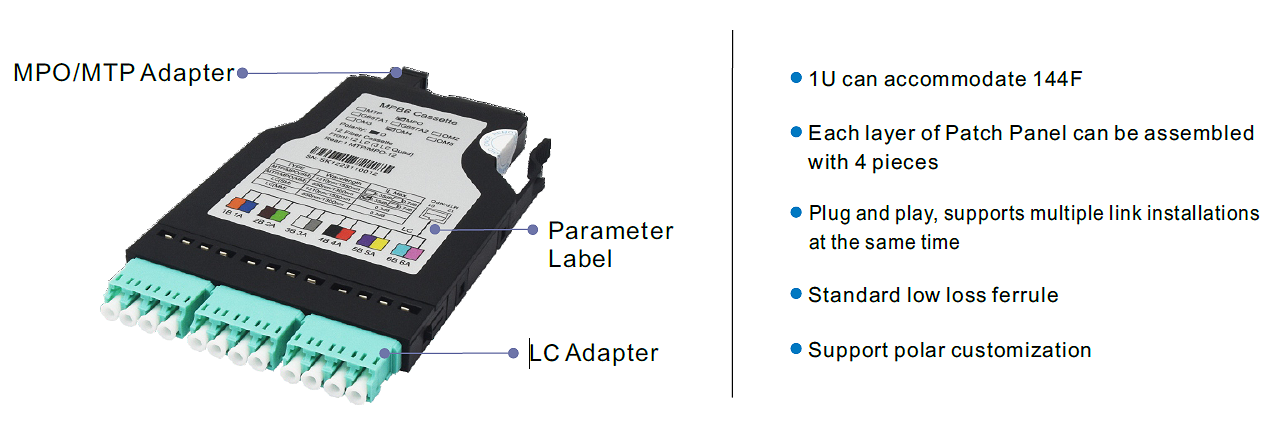

GL{0}}MPB6 kasetės (12F-LC kasetės)
|
Gaminio specifikacijos |
||
|
Pluošto skaičius |
12F |
|
|
Pluošto tipas |
G657A1,OM3,OM4,OM5 |
|
|
Pluošto režimas |
SM/MM |
|
|
Poliškumo tipas |
A tipas |
|
|
Medžiaga |
Plastikiniai |
|
|
Priekinė jungtis |
SM:LC-UPC/APC(UPC:mėlyna/APC:žalia) |
|
|
MM:LC-UPC(OM3:Aqua/OM4:Violetinė/OM5:Lime Green) |
||
|
Galinė jungtis |
SM:MPO/MTP-APC vyras |
|
|
MM:MPO/MTP{0}}UPC Vyras |
||
|
Matmenys (PxPxA) |
90 mm × 130 mm × 11,4 mm (be adapterio) |
|
|
Veikimo savybės |
||
|
Priekinė jungtis Įdėjimo praradimas |
SM: UPC Mažiau arba lygus 0,3 dB; APC Mažiau arba lygus 0,3 dB |
|
|
MM:UPC Mažesnis arba lygus 0,2 dB |
||
|
Priekinės jungties grąžinimo praradimas |
SM: UPC didesnis arba lygus 50 dB, APC didesnis arba lygus 60 dB; MM: UPC didesnis arba lygus 35 dB |
|
|
Galinė jungtis Įdėjimo praradimas |
SM:UPC Mažiau arba lygus 0,35 dB(LL) |
|
|
MM: UPC Mažiau arba lygus 0,35 dB(LL) |
||
|
Galinės jungties grąžinimo praradimas |
SM: APC didesnis arba lygus 50 dB; MM: UPC didesnis arba lygus 35 dB |
|

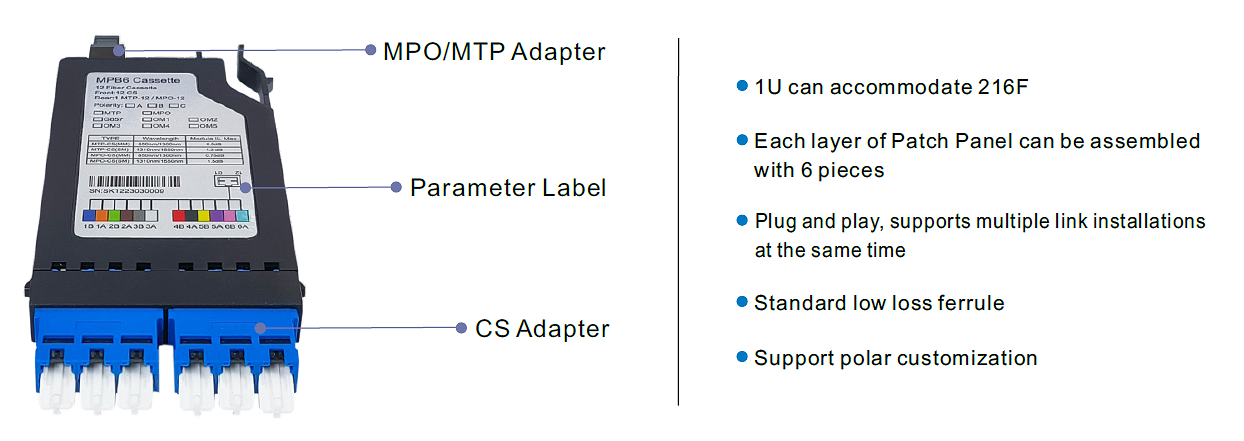

GL-MPB6 kasetės (12F-CS kasetės)
|
Gaminio specifikacijos |
|
|
Pluošto skaičius |
12F |
|
Pluošto tipas |
G657A1,OM3,OM4,OM5 |
|
Pluošto režimas |
SM/MM |
|
Poliškumo tipas |
A tipas |
|
Medžiaga |
Plastikiniai |
|
Priekinė jungtis |
SM:CS-UPC/APC(UPC:mėlyna/APC:žalia) |
|
MM:CS-UPC(OM3:Aqua/OM4:Violetinė/OM5:Lime Green) |
|
|
Galinė jungtis |
SM:MPO/MTP-APC vyras |
|
MM:MPO/MTP{0}}UPC Vyras |
|
|
Matmenys (PxPxA) |
60 mm × 105 mm × 11,4 mm (be adapterio) |
|
Veikimo savybės |
|
|
Priekinė jungtis Įdėjimo praradimas |
SM: UPC Mažiau arba lygus 0,3 dB; APC Mažiau arba lygus 0,3 dB |
|
MM:UPC Mažesnis arba lygus 0,2 dB |
|
|
Priekinės jungties grąžinimo praradimas |
SM: UPC didesnis arba lygus 50 dB, APC didesnis arba lygus 60 dB; MM: UPC didesnis arba lygus 35 dB |
|
Galinė jungtis Įdėjimo praradimas |
SM:UPC Mažiau arba lygus 0,35 dB(LL) |
|
MM: UPC Mažiau arba lygus 0,35 dB(LL) |
|
|
Galinės jungties grąžinimo praradimas |
SM: APC didesnis arba lygus 50 dB; MM: UPC didesnis arba lygus 35 dB |
GL-MPB6 kasetės (kasečių skydelis)
|
Gaminio specifikacijos |
|
|
Pluošto skaičius |
1728F/144F |
|
Pluošto tipas |
G657A1,OM3,OM4,OM5 |
|
Pluošto režimas |
SM/MM |
|
Medžiaga |
Plastikiniai |
|
Priekinis adapteris |
MPO/MTP/LC |
|
Matmenys (PxPxA) |
90 mm × 130 mm × 11,4 mm (be adapterio) |

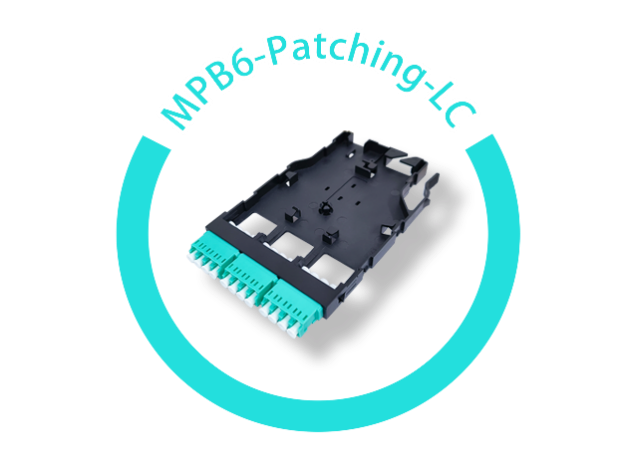

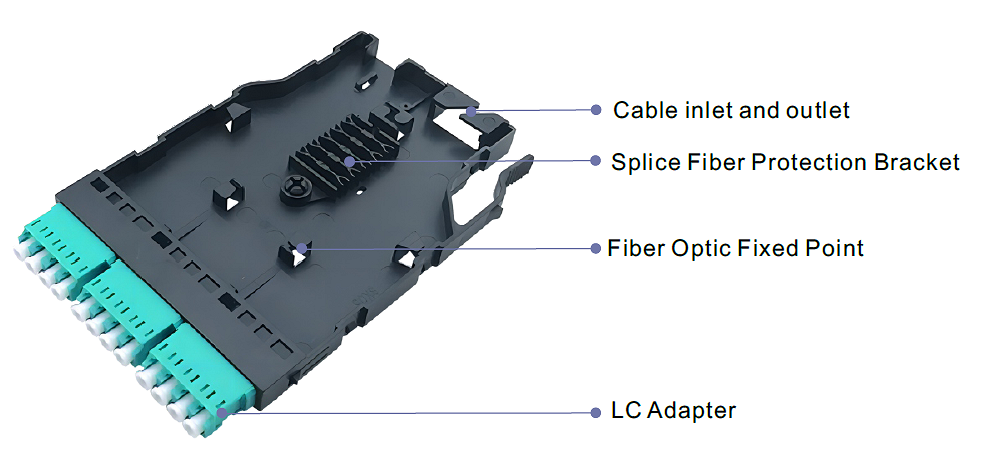

GL-MPB6 kasetės (12F-LC sujungimo kasetės)
|
Gaminio specifikacijos |
|
|
Pluošto skaičius |
12F |
|
Pluošto tipas |
G657A1,OM3,OM4,OM5 |
|
Pluošto režimas |
SM/MM |
|
Medžiaga |
Plastikiniai |
|
Priekinė jungtis |
SM:LC-UPC/APC(UPC:mėlyna/APC:žalia) |
|
MM:LC-UPC(OM3:Aqua/OM4:Violetinė/OM5:Lime Green) |
|
|
Matmenys (PxPxA) |
90 mm × 130 mm × 11,4 mm (be adapterio) |
|
Veikimo savybės |
|
|
Priekinė jungtis Įdėjimo praradimas |
SM: UPC Mažiau arba lygus 0,3 dB; APC Mažiau arba lygus 0,3 dB |
|
MM:UPC Mažesnis arba lygus 0,2 dB |
|
|
Priekinės jungties grąžinimo praradimas |
SM: UPC didesnis arba lygus 50 dB, APC didesnis arba lygus 60 dB; MM: UPC didesnis arba lygus 35 dB |
MPO Fiber Patch Panel užsakymo informacija
GL-Pataisymo skydelis-MP6
|
MP6 - EM - SP - B - 9004 - N×12F - N×8F - 1U 1 2 3 4 5 6 7 8 |
|
|
1-modelis |
MP6 |
|
2-Konfigūracija |
EM: Tuščia |
|
3 - Medžiaga |
SP: šalto valcavimo plieno plokštė |
|
4 - Purškimas |
B: smulkūs smėlio grūdeliai |
|
5 purškimo spalva |
9004:RAL9004 |
|
6-12F kasetės Kiekis |
N×12,N=1,2,3,4,5... |
|
7-8F kasetės Kiekis |
N×8,N=1,2,3,4,5... |
|
8-Spintelės aukštis |
1U,2U,4U |
|
Pastaba: 1. Kiekviename skydelyje galima sukonfigūruoti 6 vnt 8F kasetes arba 4 vnt 12F kasetes. 2.1U galima sukonfigūruoti su 3 sluoksniais plokščių, 2U su 6 sluoksniais ir 4U su 12 sluoksnių. |
|
Kasetės-GL-MPB6
|
MPB6_12F- AP - P - Juoda - 1×12 - MPO/PC - LC/UPC - OM4 1 2 3 4 5 6 7 8 |
|
|
1-modelis |
MPB6_8F;MPB6_12F;MPB6S_12F |
|
2-Konfigūracija |
EM: Tuščias; AD: Adapteris įtrauktas; AP: Pilnai įrengtas |
|
3 - Medžiaga |
P: Plastikas |
|
4-Spalva |
Juoda |
|
5 kasečių pataisymo laidas |
1 × 12:1 PCS 12 branduolių pataisymo laidas |
|
6-Galinė jungtis |
MPO/PC;MPO/APC;MTP/PC;MTP/APC |
|
7-Priekinė jungtis |
LC/PC;LC/APC;CS/PC;CS/APC |
|
8 pluošto tipas |
G657A1;OM3;OM4;OM5 |
|
Pastaba: priekinėje dalyje naudojamas CS adapteris, o modulio dėžutėje naudojamas MPB6_8F. |
|
Kasečių skydelis
|
MPB6P- AD - P - Juoda -3MPO (DX)-SM/UPC 1 2 3 4 5 6 |
|
|
1-modelis |
MPB6P |
|
2-Konfigūracija |
EM: Tuščias; AD: Adapteris įtrauktas |
|
3 - Medžiaga |
P: Plastikas |
|
4-Spalva |
Juoda |
|
5 adapterio tipas |
3MPO (DX), 3MTP (DX), 3LC (QT) |
|
6-ryšio tipas |
SM/UPC,SM/APC,MM/UPC,OM3/UPC,OM4/UPC |
|
Pastaba: 1.① LC adapteris: tiesi keturių{1}}kaiščių trumpa kištukas; ② MPO/MTP adapteris: SC tipo trumpas antgalio flanšas, kurio vienas rakto galas nukreiptas į viršų, o kitas – žemyn. 2. Skydelio apačioje yra 3 kvadratinės skylės. |
|
