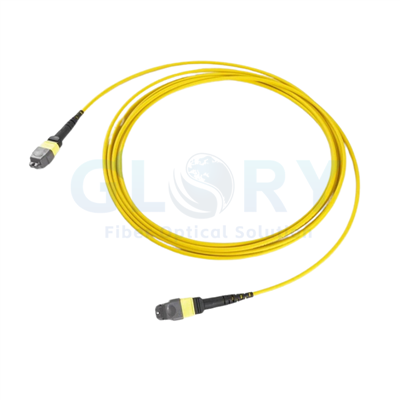

MTP vs MPO pluošto jungtys: inžineriniai skirtumai ir kai kas yra svarbu

Eikite į bet kurį prekybos aukštą arba duomenų centro specifikacijų lapą ir pamatysite užrašą „MTP/MPO“, tarsi šie du žodžiai būtų sinonimai. Dažniausiai jie yra keičiami praktiniais tikslais. Tačiau yra specifinių situacijų, - didelio-tankio 400 G stuburas, praradimas-jautri AI klasterio kabeliai, ilgalaikis-įdiegtas-pagrindinis patikimumas -, kai skiriasibendras MPOir tikrasJAV Conec MTP®pakankamai svarbu, kad paveiktų jūsų nuorodos biudžetą, priežiūros intervalus ir pirkimo išlaidas.

Šis vadovas suteikia inžinerinį pagrindą, kad žinotumėte, kada tai svarbu, o kada ne.

Greitas palyginimas: MTP vs MPO iš pirmo žvilgsnio

Pagrindiniai bendrojo MPO ir US Conec MTP® skirtumai trumpai. Visi penki inžineriniai skirtumai yra vidiniai - išoriniai matmenys, o adapterio suderinamumas yra identiškas pagal IEC 61754-7 ir TIA-604-5.



veiksnys	Bendras MPO	JAV Conec MTP® (MT Elite®)	Reikalai…
Standartinis	IEC 61754-7 / TIA-604-5 (atviras)	IEC 61754-7 + JAV „Conec“ patentai	Visada
Maksimalus įterpimo praradimas	Mažesnis arba lygus 0,75 dB SM / Mažiau arba lygus 0,60 dB MM	Mažiau arba lygus 0,35 dB SM ir MM (MT Elite®)	100G+ kasečių takai
Smeigtukas	Plastikinis polimeras	Nerūdijantis plienas, įleidžiamas	>500 poravimosi ciklų
Antgalio laikiklis	Tvirtinama korpuse	Plaukiojantis (šoninis + kampinė laisvė)	Kabelis esant ne{0}}ašies apkrovai
Vadovo kaiščio antgalis	Cilindrinis plokščias antgalis	Elipsinis antgalis (patentuotas)	Didelio{0}}ciklo skydelio prievadai
Fizinis suderinamumas	Visiškai suderinami - identiški išoriniai matmenys pagal IEC 61754-7 ir TIA-604-5		Visada
Geriausiai tinka	40G / senoji 10G, trumpo{2}}biudžeto pasiekiamumo nuorodos	100G+, 400G / 800G SR8, AI klasterio audinys	-



Visi įterpimo{0}}nuostolių skaičiai yra didžiausios specifikacijos pagal nurodytus standartus arba gamintojo dokumentus; tipinės kokybės surinkimo vertės yra mažesnės. ŽrOptinis našumasdėl patirtų nuostolių{0}}biudžeto pavyzdžių.

Kas yra MPO? Standartas už jungties

MPO reiškiaDaugia{0}}pluošto įjungimas. Tai kelių-pluošto masyvo jungtis, standartizuota pagalIEC 61754-7(tarptautiniu mastu) irTIA-604-5 (FOCIS 5)(JAV). IEC standartas turi du tikslumo sub-standartus: IEC 61754-7-1, skirtas vienos eilės įvorėms, ir IEC 61754-7-2, skirtas kelių eilučių įvorėms. Bet kuris gamintojas, atitinkantis tų dokumentų matmenų ir optinius reikalavimus, gali teisėtai gaminti ir parduoti MPO jungtį.

Jungtis iš pradžių buvo sukurta Japonijoje devintojo dešimtmečio pabaigoje, o NTT pardavinėjo kaip „MPO“ jungtį. Pagrindinis jo bruožas yra stačiakampis MT (mechaniškai perkeliamas) įvorė, kurioje galima laikyti linijinį pluoštų masyvą -, dažniausiai 12, nors šiuolaikiniuose variantuose yra 8, 16, 24, 32 ar daugiau -, išlygiuotų dviem tiksliais kreipiamaisiais kaiščiais, o ne vieno LC ir išlygiavimo jungtimis, naudojamomis LC ir SC.

MT antgalis: kaip jis sulygina dvylika skaidulų su dviem kaiščiais

MT įvorė yra preciziškas -lietas plastikinis korpusas, paprastai iš stiklo-pluošto-su sustiprinto polimero, kurio stačiakampis skerspjūvis- yra maždaug 6,4 × 2,5 mm. Pluošto skylės gręžiamos vienoje eilėje 250 µm atstumu nuo centro -, atitinkantį standartinį juostelės pluošto žingsnį. Dvi kreipiamojo kaiščio skylės yra abiejuose eilės galuose, taip pat laikantis griežtų matmenų leistinų nuokrypių, nurodytų IEC 61754-7-1: kreipiamųjų skylių skersmuo paprastai yra 0,70 mm, o kreipiamųjų kaiščių - 0,699 mm, todėl vardinis tvirtinimo tarpas yra maždaug 1 µm; tikrasis prošvaisa visame gamybos tolerancijos diapazone pagal IEC 61754-7-1 paprastai svyruoja nuo mikronų iki ~2 µm. Šis mažesnis nei mikronų nominalus tarpas užtikrina pakartojamą pluošto ir pluošto šoninį išlygiavimą tarp jungčių.

Standartinėje MPO jungtyje MT įvorė yrapataisytajungties korpuse. Spyruoklė, esanti už antgalio, suteikia sujungimo jėgą, tačiau pats antgalio korpusas nejuda į šoną ir nepasvirsta, kad kompensuotų kampinę apkrovą. Tai svarbus dalykas, prie kurio grįšime lygindami su MTP.

MPO lytis: prisegta (vyras) ir neprisegta (moteris)

Skirtingai nuo daugelio vienakrypčių jungčių, MPO jungčių lytis priklauso nuo to, ar MT antgalis turi kreipiamuosius kaiščius, ar kreipiamąsias skylutes. Avyras MPO(prisegtas) turi du nerūdijančio plieno kreipiamuosius kaiščius, išsikišusius iš antgalio paviršiaus. Amoteris MPO(atsegtas) turi dvi aklinas angas. Poravimui reikalingas vienas: kaištis į skylę. Duomenų centrų magistralinėse sistemose magistraliniai kabeliai paprastai yra įmoviniai (be kaiščių), o kasetėse arba plokštėse yra pritvirtinti adapteriai. Siųstuvai-imtuvai visada yra moteriški. Suprasti lyčių lygybės valdymą yra labai svarbu kuriant kasetinį{4}}pagrįstą kabelių dizainą, ir tai yra viena iš dažniausiai pasitaikančių tiekimo klaidų, kurias matome pirkimo užsakymuose.

Kas yra MTP®? Registruotas prekės ženklas, o ne atskiras standartas

MTP® yra aregistruotas US Conec Ltd. prekės ženklas.(Hikoris, Šiaurės Karolina, JAV). Pavadinimas reiškiaKelių-pluošto nutraukimo stūmimas-įjungtas. MTP nėra atskiras jungties tipas, ne atskiras standartas ir ne konkuruojanti technologija. Tai yra US Conec patentuotas, patobulintas MPO standarto įgyvendinimas.

Šis skirtumas yra komerciškai reikšmingas. Kai kabelių tiekėjas pažymi savo gaminį „MTP-suderinamas“ arba „MTP-stilius“, jie - teisiškai - apibūdina MPO jungtį. Jie neturi licencijos naudoti MTP® prekės ženklo, nebent jie naudoja originalius US Conec jungties komponentus. Mūsų gamykloje tiesiogiai tiekiame autentiškas US Conec MTP® jungtis ir atitinkamai jas pažymime su US Conec partijos atsekamumo kodais ant kiekvienos surinkimo siuntos. Jei tiekėjas negali nurodyti US Conec pavadinimo savo medžiagų sąskaitoje, jungtys yra bendros MPO, nepaisant to, kas nurodyta etiketėje.

JAV „Conec“ inžineriniai patobulinimai - Patentas-Level Look

US Conec pristatė MTP jungtį 1994 m. ir toliau tobulino failus. Tarp pagrindinių suteiktų patentų yra antgalio plūdė (JAV patentas 5 481 634) ir metalinio kaiščio spaustuko konstrukcija (JAV patentas 6 454 464). Tai nėra kosmetiniai pokyčiai. Kiekvienas iš jų skirtas tam tikram gedimo režimui, pastebėtam įdiegtose bendrose MPO jungtyse:

Theplaukiojantis antgalisPatente kalbama apie tai, kad fiksuota -antgalio MPO jungtis, veikiama ne-ašies apkrovos -, mano, kad sunkus siųstuvo-imtuvo modulis - kampu traukiamas kabelis gali svyruoti aplink kreipiamuosius kaiščius ir nutraukti fizinį kontaktą tarp priešingų skaidulų galų. Tai tiesiogiai reiškia padidėjusį įterpimo praradimą ir protarpinį signalo pablogėjimą, kurį sunku nuosekliai atkurti bandymų stende (nes pašalinus apkrovą atkuriamas kontaktas).

MTP slankioji įvorė gali šiek tiek pasislinkti ir pakreipti veikiant apkrovai, išlaikydama kontaktą per išankstinę spyruoklės apkrovą, visiškai pašalindama šį gedimo režimą. Praktinė reikšmė: jungtys išlieka stabilios esant kabelių valdymo apkrovoms, dėl kurių fiksuota -antvaro jungtis su pertrūkiais susilpnėtų.

Themetalinis kaiščio spaustukaspatentas nurodo kaiščio išlaikymą. Įprastose MPO jungtyse plastikinis spaustukas laiko kreipiamuosius kaiščius. Pasikartojančių poravimosi ciklų metu - standartai reikalauja mažiausiai 500, tačiau duomenų centro kasečių skydelis gali viršyti kasetę per metus - plastiko nuovargis ir kaiščiai gali svyruoti arba, kraštutiniais atvejais, išsitraukti. Atsilaisvinęs kaištis yra greičiausias kelias nuo veikiančio ryšio iki tokio, kurio įterpimo praradimas yra 3+ dB. Remiantis US Conec paskelbtu kvalifikacijos testavimu (US Conec MTP® produktų katalogas, 2026 m. leidimas), US Conec metalinis spaustukas su centravimo funkcija, kuri kontroliuoja spyruoklių išlygiavimą, gali atlaikyti daugiau nei 1000 sujungimo ciklų be kaiščio judėjimo, išmatuojamo interferometrija.

„MT Elite® Ferrule“ klasės: ką iš tikrųjų sako JAV „Conec“ katalogas

US Conec negamina vienos antgalio klasės. Jų dabartiniame kataloge (2026 m. leidimas) išvardytos kelios MT antgalio našumo pakopos. Duomenų centro darbe dažniausiai nurodomaMT Elite® antgalis- patentuotas našumo lygis, apibrėžtas US Conec produkto specifikacijoje, o ne bendrasis IEC ar TIA reikalavimas. „MT Elite“ vieno{2}}modžio jungties veikimo garantija yra didžiausias įterpimo praradimasMažesnis arba lygus 0,35 dBvienai susiporavusiai porai. Daugialypiams režimams (OM2, OM3, OM4) taip pat yra maksimumasMažesnis arba lygus 0,35 dBesant 850 nm, lyginant su standartiniu MT daugiamodės antgalio maksimumuMažesnis arba lygus 0,60 dB. Vieno -modemo standartinis MT antgalis gali siekti ikiMažesnis arba lygus 0,75 dB. Šie skaičiai pateikiami tiesiogiai iš JAV „Conec“ produktų katalogo ir pasiekiami tik naudojant patentuotą pluošto skylių geometrijos valdymą, paviršiaus poliravimo procesą ir spyruoklės jėgos kalibravimą - svarbi visa sistema, o ne tik antgalio ruošinys.

Penki inžineriniai skirtumai tarp MTP ir MPO

Čia yra konsoliduotas palyginimas. Visi penki skirtumai yra vidiniai - iš išorės, standartinis MPO ir MTP® atrodo iš esmės identiški ir jų matmenys gali būti keičiami bet kuriame adapteryje ar skydelyje.

1. Smeigtukas: plastikas vs metalas

Bendrosiose MPO jungtyse naudojamas plastikinis kaiščio spaustukas, paprastai suformuotas polimerinis spaustukas, kad išlygiavimo kreipiamieji kaiščiai išliktų antgalio viduje. US Conec MTP® naudoja štampuotą nerūdijančio plieno kaiščio spaustuką su centravimo funkcija, kuri taip pat sulygiuoja stūmimo spyruoklę. Metalinis spaustukas yra šiek tiek įleistas į antgalio paviršių, o tai sumažina riziką, kad kaiščio galiukas bus pirmasis kontaktinis paviršius netinkamai įkišus{2}}. Praktiškai: esant dideliam-ciklui, metalinis spaustukas išsaugo kaiščio išlygiavimą; plastikinis spaustukas neturi.

2. Kreipiamieji kaiščiai: standartinis antgalis ir elipsinis antgalis

Standartiniai MPO kreipiamieji kaiščiai turi plokščią arba lengvai nusklembtą cilindrinį antgalį. MTP® kreipiamieji kaiščiai turielipsės{0}}formos galiukassu tvirtai laikomomis elipsės geometrijos leistinomis nuokrypomis. Elipsinis profilis veikia kaip savaime-centruojantis kumštelis, kai kaištis patenka į kreipiamąją angą -, jis suranda angos vidurinę liniją prieš susiliečiant antgalio korpusus. Tai sumažina kietųjų dalelių nešvarumų, susidarančių įkišant, kiekį (smeigtuko antgalio įbrėžimas kreipiančiosios angos viduje yra didelis užteršimo šaltinis) ir tolygiau paskirstoma įkišimo jėga, sumažinant kreipiančiosios angos susidėvėjimą.

3. Įvorė: fiksuota vs plaukiojanti

Standartinis MPO: MT antgalis yra tvirtai užfiksuotas jungties korpuse. MTP®: antgalis gali plūduriuoti -, pasukti nedidelį kiekį (0,1 mm) ir pakreipti nedideliu kampu korpuso viduje. Esant ne-ašies kabelių apkrovoms, slankioji konstrukcija palaiko fizinį kontaktą tarp skaidulų galų; fiksuotas dizainas ne. Tai yra skirtumas tarp ryšio, kuris yra stabilus veikiant kabelių valdymo apkrovoms, ir jungties, kuri pablogėja, kai kas nors nutiesia sunkų magistralinį kabelį.

4. Įterpimo praradimas: mažesnis arba lygus 0,75 dB arba mažesnis arba lygus 0,35 dB (MT Elite)

Standartinis vieno{0}}modo MPO didžiausias įterpimo nuostolis pagal MT žiedo specifikaciją yra mažesnis arba lygus 0,75 dB. US Conec MT Elite® vieno-režimo maksimumas yra mažesnis arba lygus 0,35 dB. Daugiamodiams standartinis MT apvado maksimumas yra mažesnis arba lygus 0,60 dB; MT Elite® yra mažesnis arba lygus 0,35 dB. Tai yra garantuotos didžiausios vertės, o ne tipinės vertės - tipinės kokybiškų kabelių gamintojų išmatuotos vertės paprastai patenka į 0,15–0,25 dB MT Elite® agregatų diapazoną, nors tai priklauso nuo pluošto kokybės, proceso valdymo ir paviršiaus švarumo bandymo metu (pagal JAV „Conec MT Elite®“ dokumentus; pagal{12}}pagrindinės gamybos bandymo ataskaitas galima gauti pagal užklausą). Praktinė žemė, kurią turėtumėte priimti iš bet kurio MPO/MTP kabelio mazgo įeinančio patikrinimo metu, yra mažesnė arba lygi 0,35 dB; viskas, kas viršija tai, yra atmetimas.

5. Spyruoklinis dizainas ir juostelės atlaisvinimas

MTP® jungties spyruoklė yra šiek tiek platesnė nei įprastame MPO, todėl padidėja tarpas tarp spyruoklės ir juostelės pluošto. Tai neleidžia spyruoklinei ritei liesti ir pažeisti juostelės pluoštus suspaudžiant - gedimo režimas, dėl kurio atsiranda vietinių tam tikrų pluoštų, dažniausiai 1 arba 12 pluošto padėčių juostos krašte, lenkimo praradimas. MTP® spyruoklė taip pat turi spyruoklės{5}}galų kreiptuvo funkciją, kuri neleidžia spyruoklei deformuotis ir įsiskverbti iš šono į juostelę esant nuolatinei apkrovai.

MTP® ir MPO - Funkcijų palyginimas. Visi penki skirtumai yra vidiniai; išoriniai matmenys ir suderinamumas su adapteriu yra identiški pagal IEC 61754-7 ir TIA-604-5.



Funkcija	Bendras MPO	JAV Conec MTP®	Praktinis poveikis
Smeigtuko medžiaga	Plastikas (polimeras)	Metalas (nerūdijantis plienas), įleidžiamas	Pin retention at >500 poravimosi ciklų; pašalina palaidų-smeigtukų praradimo įvykius
Vadovo kaiščio antgalis	Cilindrinis plokščias antgalis	Elipsinis antgalis (patentuotas)	Sumažintas kreiptuvo-skylių susidėvėjimas, mažiau įterpimo-sukuriamo užteršimo, savaiminis-centravimas įeinant
Antgalio laikiklis	Tvirtinama korpuse	Plaukiojantis (šoninis + kampinė laisvė)	Palaiko fizinį kontaktą esant ne{0}}ašies kabelio apkrovai; pašalina apkrovos{1}}sukeltą IL degradaciją
Maksimalus įterpimo praradimas	Mažiau arba lygus 0,75 dB SM / Mažiau arba lygus 0,60 dB MM (standartinis MT)	Mažiau arba lygus 0,35 dB SM ir MM (MT Elite®)	Geresnis nuostolis vienam apyniui; deriniai įvairiose{0}}kasečių architektūrose
Spyruoklė / juostelės tarpas	Standartinis tarpas; nėra centravimo kreiptuvo	Platesnė spyruoklė; centravimo apykaklė; anti-deformacijos geometrija	Pašalina spyruoklinį kontaktą su krašto pluoštais (pluoštai 1/12); apsaugo nuo lenkimo -praradimo juostos kraštutinumų atveju
Standartų laikymasis	IEC 61754-7, TIA-604-5 (FOCIS 5)	IEC 61754-7, TIA-604-5 (FOCIS 5) – visiškai suderinamas ir suderinamas	Visiškas atgalinis suderinamumas; MTP adapteriai priima bendrąjį MPO ir atvirkščiai
Poravimosi ciklo įvertinimas	Didesnis arba lygus 500 (standartinis minimumas)	>1 000 (JAV „Conec“ kvalifikacijos duomenys)	Tinka didelio srauto{0}}kasečių plokštėms ir dažnai perkonfigūruojamiems pataisų taškams
Lauko perdirbamumas	Įvorė paprastai neperdirbama lauke	Laukas-perdirbamas: įvorė nuimama pakartotiniam poliravimui; keičiama lytis (keisti kaiščius)	Sumažina pažeistų ar sugadintų jungčių ant sumontuotų mazgų pakeitimo išlaidas

Optinės našumo ir nuostolių biudžetai: kodėl maži dB skirtumai

Skirtumas tarp didžiausio MPO 0,75 dB ir MT Elite® MTP® maksimalaus 0,35 dB vienai porai yra 0,40 dB. Tai gali skambėti trivialiai. Jis nėra - struktūrinėje kabelių sistemoje su keliais nuosekliai sujungtais taškais.

Kaskados nuostolių aritmetika: atliktas pavyzdys

Apsvarstykite tipišką 2 pakopų duomenų centro kabelių kelią naudojant MPO kasečių plokštes:Galinis įrenginys (siųstuvas-imtuvas) → trumpiklis → kasetės MPO prievadas (1) → magistralinis kabelis → kasetės MPO prievadas (2) → trumpiklis → galinis įrenginys. Tas kelias apimaketurios susijungusios MPO porosserijose. Biudžeto skirtumas:

Kaskadinių nuostolių palyginimas: keturių{0}}šokių MPO kelias, standartinis MT žiedas ir MT Elite® MTP®. Vienmode{2}}OS2 skaidulos; IL reikšmės yra maksimalios-nurodytos vienai porai.



Jungties tipas	IL vienai porai (maks.)	×4 susiporavusios poros	Fiber IL (nereikšmingas, jei OS2 yra mažesnis arba lygus 300 m)	Visas nuorodos IL biudžetas (jungties dalis)
Bendrasis MPO (standartinis MT)	0,75 dB	3,00 dB	~0,05 dB	~3,05 dB
MTP® MT Elite®	0,35 dB	1,40 dB	~0,05 dB	~1,45 dB



100 GBASE-SR4 siųstuvo-imtuvo (QSFP28), veikiančio OM4 daugiarežimu, didžiausias kanalo įterpimo nuostolių biudžetas yra iki3,5 dBesant 100 m pasiekiamumo ribai IEEE 802.3bm; trumpesnėms jungtims (Mažiau arba lygi 70 m virš OM4) skiriama 2,6 dB. Turėdami keturias standartines MPO jungčių poras su maksimaliomis specifikacijomis, turite tik 0,45 dB likusį biudžetą šviesolaidžiui ir bet kokiems kitiems sutrikimams (pagal 3,5 dB scenarijų). Su MT Elite® MTP® jungtimis, atitinkančiomis tą pačią didžiausią specifikaciją, turite 2,05 dB laisvos vietos. Tai nėra nereikšmingas patobulinimas - – tai skirtumas tarp tinklo, kurio veikimui reikalingos nepriekaištingos, ką tik išvalytos jungtys, ir tinklo, kuris išgyvena įprastą galinio paviršiaus pablogėjimą be ryšio sutrikimų.

400G SR8 jungties (IEEE 802,3 cm) leistinas kanalo įterpimo praradimas OM4 esant 850 nm yra apytikslis1,5 dB[IEEE 802,3 cm]. Dėl tokio biudžeto reikia arba labai trumpo kabelio, naudojant bendrą MPO (beveik nepaliekant vietos dviems jungčių poroms), arba MT Elite®-klasės našumą visoje sistemoje.

APC ir UPC apdaila naudojant MPO / MTP jungtis

MPO ir MTP jungtys yra tiek UPC (Ultra Physical Contact), tiek APC (Angled Physical Contact) poliravimo. Daugiamodėms skaiduloms (OM3/OM4/OM5), esant 850 nm, UPC yra standartinis - daugiamodės sistemos toleruoja atgalinį-atspindį. Vieno -mode OS2 programoms, ypač 400G/800G DR ir FR variantams, kuriuose naudojami derinami arba DFB lazeriai, jautrūs atspindėtai galiai, APC poliravimui vis labiau teikiama pirmenybė. APC MPO jungtys turi 8 laipsnių kampą per visus pluoštus vienu metu, todėl reikalinga griežtesnė gamybos kontrolė nei naudojant vieną-pluošto APC jungtį ir padidėja vieneto kaina.

Rekomendacija:Nurodykite APC MPO vieno{0}}mode DR4, FR4 ir LR4 nuorodoms; UPC visoms daugiamodėms SR4/SR8 nuorodoms. Niekada nemaišykite APC ir UPC į tą pačią porą.

Kaip švarūs „Trump Connector“ prekės ženklo galai praktiškai

Joks MTP® mechaninis sudėtingumas nekompensuoja užteršto galo. Mūsų gamybos kokybės kontrolės duomenys iš mūsų Ningbo įrenginio,daugiau nei 80 % pradinių-of-spec įterpimo nuostolių rodmenų, kai grąžinami arba gaunami mazgai, pėdsakai iki galo užteršimoo ne jungties kokybė - tai išvada, atitinkanti FOA lauko vadovus ir IEC 61300-3-35 tikrinimo duomenis apie MPO galo gedimo režimus apskritai. Bendras MPO su šviežiai išvalytu galu paprastai pranoks MT Elite® MTP® su nešvariu galu. Išvalykite ir patikrinkite - su MPO turinčiu pluošto tikrinimo zondu ir 200 × 400 × mikroskopu – prieš bet kokį matavimą ir prieš poravimąsi. IEC 61300-3-35 apibrėžia MPO galinio paviršiaus tikrinimo priimtinumo zonas: norint atlikti patikrinimą, būtina turėti švarią šerdies zoną ir jokių įbrėžimų, kertančių šerdies plotą. (Taip pat žiūrėkite:FOA MPO/MTP diegimo geriausia praktikapramonės{0}}užteršimo gairėms.)

Skaidulų skaičius ir konfigūracija: 8, 12, 16, 24

Fizinis MPO/MTP antgalio korpusas yra tokio pat dydžio, nepaisant skaidulų skaičiaus. Keičiasi pluošto skylių skaičius ir išdėstymas antgalio paviršiuje bei atitinkama rakto / rakto griovelio orientacija. Ne visi skaidulų skaičiai turi tą pačią rakto poziciją -MPO-16 rakto poslinkis skiriasi nuo MPO-12, o tai reiškia, kad jos fiziškai nesuderinamos-net jei abi yra MPO jungtys. Tai dažniausia fizinio suderinamumo klaida, kurią matome 400G diegimo užsakymuose.

MPO-12: 40G ir 100G darbinis arkliukas

12-pluošto vienos-eilės MPO jungtis yra originalus ir dažniausiai{5}}diegtas formatas. Tai yra vietinė jungtis, skirta 40 GBASE-SR4 (naudojant 8 iš 12 skaidulų: 4 Tx + 4 Rx, 1–4 ir 9–12 aktyvios pozicijos ir 5–8 tamsios padėtys Base-8 8 potipyje), 100 GBASE-SR4 (tas pats aktyvusis 8 GB ASE), -SR1 10 skaidulų, aktyvių 10 skaidulų variante). Didžioji dalis esamos šviesolaidinės infrastruktūros duomenų centruose, pastatytuose iki 2023 m., naudoja MPO-12. Jei padidinate esamos MPO-12 gamyklos pajėgumus, palaikykite MPO-12, kad išsaugotumėte suderinamumą su esamomis kasetėmis, plokštėmis ir adapteriais.

MPO-8 (Base-8): Kodėl jis dominuoja 400G DR4 diegimuose

„Base-8“ sutartyje naudojamos MPO-12 jungtys, tačiau aktyvuojami tik centriniai 8 skaidulos (3–10 pozicijos), todėl 1–2 ir 11–12 pozicijos lieka tamsios. Tai yra pageidaujama kabelių architektūra bet kokiam siųstuvui-imtuvui, naudojančiam tiksliai 4 Tx + 4 Rx juostas (pvz., 100G SR4, 400G DR4, 400G FR4). „Base-8“ kabeliai gali būti B tipo poliškumo (teisingas numatytasis tiesioginių įrangos jungčių nustatymas), naudojant MPO-12 jungtis, o 4 skaidulų atliekos vienoje jungtyje priimamos kaip vieno fizinio formato standartizavimo kaina.

Bazė-8 yranekitokio tipo jungtis - tai skaidulų atvaizdavimo susitarimas, kuriame naudojama standartinė MPO-12 aparatinė įranga. Kai kabelio specifikacijų lape matote "Base-8", fizinė jungtis yra MPO-12; skiriasi tik aktyvaus pluošto priskyrimas.

MPO-16: vietinis formatas, skirtas 400G SR8 ir 800G SR8

16-pluošto MPO yra vienos eilės įvorė su 16 skylių 250 µm žingsniu. Tai yra vietinė sąsaja400 GBASE-SR8(IEEE 802,3 cm) ir800 GBASE-SR8siųstuvai-imtuvai, kurie naudoja 8 Tx + 8 Rx juostas. MPO-16 rakto padėtis skiriasi nuo MPO-12 irfiziškai neporuosissu MPO-12 prievadu. Jei norite sukurti naujus įrenginius, palaikančius 400G SR8 arba 800G SR8, planuokite MPO-16. Norint prijungti OSFP arba QSFP-DD 400G SR8 siųstuvą-imtuvą (turintį MPO-16 prievadą) prie senojo MPO-12 skydelio, reikalingas MPO-16 iki 2 × MPO-12 pertraukos magistralės, o tai padidina ryšius ir praradimą. Jei per ateinančius 2–3 metus jūsų architektūroje bus 800G, MPO-16 įdiegimas nuo pat pradžių pašalins vėlesnį perkėlimą.

MPO-24 ir ne tik: didelio tankio magistralinė infrastruktūra

24-pluošto MPO naudoja dvigubą-eiliutę (2 eilutės iš 12), apibrėžtą IEC 61754-7-2. Jis daugiausia naudojamas pagrindiniuose magistraliniuose kabeliuose tarp modulinių skydelių ir paskirstymo rėmų, o ne kaip tiesioginė siųstuvo-imtuvo sąsaja, o kasetės perduodamos iki 12 × LC dvipusio arba 2 × MPO-12 kiekviename skydelyje. Vienas MPO-24 magistralinis kabelis turi dvylikos dvipusių LC grandinių ekvivalentą, o tai žymiai sumažina kanalų užpildymą ir skydelio plotą. Didelio masto duomenų centrų magistraliniams konstrukcijoms MPO-24 magistralinė infrastruktūra su LC-fanout kasetėmis abiejuose galuose paprastai yra ekonomiškiausia struktūrizuota kabelių architektūra.

Poliškumas: A tipas, B tipas, C tipas - didžiausia duomenų centro inžinierių klaida

Poliškumas nėra fizinė jungties aparatinės įrangos savybė -, tai yra atvaizdavimo susitarimas, kuris nustatokurios viename gale perduoda lazerį, kitame gale jungiasi prie kurio priėmimo fotodetektoriaus. Neteisingas poliškumo atitikimas reiškia, kad siųstuvų-imtuvai inicijuojami, bet jokie duomenys nepraeina - kiekvienas skaidulas perduoda netinkamą signalą. Tai yra pagrindinė „negyvos nuorodos“ problemų priežastis po MPO / MTP kabelių diegimo.

A tipas, B tipas, C tipas: ką jie atvaizduoja

A tipas (tiesiai{0}}per / tiesiai)susieja 1 skaidulą prie jungties A su 1 skaidulu prie jungties B, 2 skaidulą su 2 pluoštu ir tt - tiesus 1:1 žemėlapis be inversijos. Klavišas-aukštyn viename gale, klavišas-žemyn kitame gale. A tipas naudojamas sujungimo architektūrose, kur išorinis elementas (pvz., dvipusis LC pataisos laidas su sukryžiuotais pluoštais arba A/B perjungimas) užtikrina Tx/Rx apsikeitimą.

B tipas (atvirkštinis / apverstas / B metodas)susieja 1 skaidulą prie jungties A su 12 pluoštu (arba paskutine padėtimi) prie jungties B - visa padėties inversija. Abu galai yra klavišai -aukštyn (arba abu klavišai-žemyn). Ši inversija užtikrina, kad siuntimo padėtys viename siųstuvas-imtuvas sutampa su priėmimo padėtimis kitame, nereikalaujant jokio išorinio kryžminimo.B tipas yra standartinė rekomendacija tiesioginiam{0}}įrangos-jungimui ir daugeliui 400G/800G diegimųpagal TIA-568-C.0 ir ANSI/TIA-568.3-D.

C tipas (suporuoti{0}}apversti)apverčia pluoštus gretimose porose - 1 skaidulas ↔ skaidulas 2, 3 skaidulas ↔ skaidulas 4 ir kt. Jis naudojamas senose lygiagrečiose optinėse sistemose ir retai matomas šiuolaikinėse duomenų centro specifikacijose. Venkite C tipo, nebent jūsų įrangos dokumentuose to konkrečiai reikalaujama.

Klavišas-aukštyn / klavišas-Žemyn ir kaip tai viską pakeičia

MPO/MTP jungties raktų įvedimo skirtukas yra mažas pakeltas plastikinis skirtukas korpuso išorėje. Jis susijungia su adapterio arba siųstuvo-imtuvo prievado raktu, kad būtų išvengta sukimosi klaidingo{1}}įdėjimo. Tačiau rakto padėtis taip pat valdo pluošto numeravimo kryptį:kai klavišas pakeltas, 1 pluoštas yra viršuje-kairėje; kai raktas nuleistas, 1 skaidulas yra apačioje-dešinėje- efektyviai atspindi pluošto žemėlapį. Vienas iš būdų pasiekti A arba B tipo poliškumą yra mechaniškai pakeisti rakto orientaciją viename laido gale, o kitą galinį klavišą{2}}pakelti. Štai kodėl tas pats fizinis kabelis gali tapti A arba B tipo, priklausomai nuo to, kaip jis yra nukreiptas skydelyje -, ir kodėl poliškumo dokumentuose turi būti nurodytos ir jungties galo skaidulų žemėlapiai, ir raktų kryptys, o ne tik poliškumo „tipo“ raidė.

Kasečių architektūros ir poliškumo valdymas

Kasetinėje{0}}pagrįstoje kabelių sistemoje pati kasetė, atsižvelgiant į jos vidinius laidus, keičia poliškumą arba tiesią{1}}, o magistralinis kabelis – kitą. Derinys turi sudaryti teisingą galo-į-Tx/Rx išlygiavimą. Labiausiai paplitusi ir saugiausia architektūra yra tokia: B tipo magistralinis kabelis (apverstas, abu klavišai -aukštyn) kartu su B tipo kasetėmis (kurios LC dvipusiuose prievaduose iš vidaus pateikia teisingą perdavimo / priėmimo kryptį). Maišant magistralinio poliškumo tipą su nesuderintu kasetės poliškumo tipu - vienintelė dažniausiai pasitaikanti diegimo klaida, apie kurią girdime iš duomenų centrų operatorių -, kiekviename kanale atsiranda veikiantis fizinio pluošto kelias su neteisinga signalo kryptimi.

MTP / MPO duomenų centro programose nuo - 40G iki 800G

MPO / MTP jungčių šeima buvo fizinio lygmens lygiagrečių optinių duomenų centrų kabelių pagrindas daugiau nei penkiolika metų. Štai kaip aparatinė įranga susiejama su dabartinėmis IEEE siųstuvo-imtuvo specifikacijomis.

40G QSFP+ SR4: originalus komercinis diegimas

40GBASE-SR4 (IEEE 802.3ba, 2010) buvo pirmasis plačiai paplitęs komercinis MPO diegimas duomenų centruose. Jis naudoja 4 perdavimo + 4 priėmimo juostas 10 Gb/s greičiu per OM3 arba OM4 šviesolaidį per MPO-12 jungtį, 1–4 pozicijose kaip Tx ir 9–12 kaip Rx (5–8 pozicijos tamsios). Kanalo nuostolių biudžetas: 1,9 dB (OM3) arba 3,0 dB (OM4) esant 850 nm. Didžioji dalis įdiegtos 40G infrastruktūros yra Base-8 MPO-12. Šią infrastruktūrą galima pakartotinai naudoti 100G SR4 tik keičiant siųstuvą-imtuvą – laidai išlieka tokie patys.

100G QSFP28 SR4: dabartinis standartas

100GBASE-SR4 (IEEE 802.3bm, 2015 m.) naudoja tą pačią MPO{16}}12 fizinę sąsają kaip ir 40G SR4, bet vienoje juostoje veikia 25 Gb/s sparta. Didžiausias kanalo įterpimo nuostolis: 2,6 dB (OM3) / 3,5 dB (OM4) esant 850 nm. Su keturiomis MPO jungčių poromis kasetėje{17}}pagrįstame kelyje IL biudžetas verčia MT Elite® klasės jungtis palikti pakankamai atsargų. Tai yra diegimas, kai MTP ir MPO našumo skirtumas pirmiausia tampa išmatuojamas nuorodos biudžeto skaičiuoklėje.

400G QSFP-DD SR8 ir DR4: MPO-16 ir MPO-12 sprendimai

400 GBASE-SR8 (IEEE 802,3 cm, 2020 m.) veikia 8 juostomis 50 Gbps greičiu per OM4 ir reikalaujaMPO-16 jungtis. 400GBASE-DR4 veikia 4 juostomis 100 Gb/s greičiu per vieno-režimo OS2 ir naudoja Base-8MPO-12jungtis (arba MPO{6}}8 kabelis). Kanalo praradimo biudžetas 400G SR8 virš OM4 yra 1,5 dB - labai mažas, leidžiamos tik dvi jungties poros. Dėl to MT Elite®-klasės MTP® yra veiksmingai privalomas, kad 400G SR8 atitiktų bet kokią užteršimo ar senėjimo ribą. Jei naudojate 400G DR4, naudokite vieno režimo OS2 su APC poliravimu ant MPO-12 jungties, jei jūsų ryšys viršija 50 m; UPC yra priimtinas labai trumpam pasiekiamumui (<10 m) intra-rack connections.

800G OSFP SR8: dvigubas MPO-12 arba MPO-16?

800GBASE-SR8 (IEEE 802.3df, 2023) naudoja dvi MPO-12 jungtis kiekvienam siųstuvui-imtuvui kai kuriose programose (ypač dvigubas MPO-12 su 8 aktyviais skaidulomis vienoje jungtyje) arba vieną MPO-16 siųstuvo jungčių kitose. Prieš užsakydami kabelį, patikrinkite tikslią optinės sąsajos specifikaciją jungiklio pardavėjo linijos kortelės duomenų lape. Nemanykite, kad visi 800G SR8 siųstuvai-imtuvai naudoja tą pačią jungties sąsają. 800G SR8, palyginti su OM4, optinis biudžetas dar apribotas iki maždaug 1,5 dB – toks pat kaip 400G SR8, bet dvigubai didesnis eismo juostų dažnis, todėl galutinis paviršiaus švarumas ir MT Elite® veikimas yra nediskutuotini.

AI klasterio kabeliai: kodėl GPU audinys reikalauja mažesnių nuostolių biudžetų

Naudojamos didelės-grafikos procesoriaus mokymo grupės (NVIDIA DGX A100, H100 ir H200 blokai; AMD Instinct stovo-mastelio sistemos).MTP/MPO magistralinis kabelistarp{0}}mazgų audinyje 400 G ir 800 G vienam prievadui. Pagrindinis skirtumas nuo tradicinių duomenų centrų kabelių yra: šiose sistemose veikia dešimtys tūkstančių optinių prievadų, o bet koks vieno-prievado nuorodos gedimas sukelia mokymo darbo gedimą, dėl kurio gali sugaišti kelias dienas. Šiame kontekste nurodyti MT Elite® MTP® ir priimti ~15–20 % vieneto savikainos priemoką nėra prabangus sprendimas - tai operacinės rizikos valdymo sprendimas. Vieno mokymo darbo iš naujo paleidimo A100 klasteryje kaina yra daug didesnė nei kelių šimtų magistralinių kabelių MPO ir MTP sąnaudų skirtumas.

Suderinamumas ir sąveika

Dažniausias klausimas, kurį gauname iš specifikatorių:Ar galiu maišyti MTP ir MPO komponentus toje pačioje sistemoje?Trumpas atsakymas yra: taip, mechaniškai. Niuansuotas atsakymas yra toks: taip su išlygomis, ir jūs turite suprasti įspėjimus prieš kabeliams atvykstant į vietą.

Adapterio ir skydelio suderinamumas

MTP® jungtis ir bendroji MPO jungtis yra visiškai suderinamos bet kuriame MPO adapteryje, jungtyje ar skydelyje, jei sutampa skaidulų skaičius, rakto padėtis ir poliškumas. MTP® trumpiklis spragtels į MPO skydelio prievadą. MPO trumpiklis spragtels į MTP® kasetę. Išoriniai korpuso matmenys, stūmimo-traukimo mechanizmas ir rakto/rakto griovelio geometrija yra identiški pagal IEC 61754-7 ir TIA-604-5. Jokiu būdu negalima atskirti MTP® nuo bendro MPO apčiuopiant ar žiūrint į surinktą jungtį. Taip yra dėl dizaino – visiškas atgalinis suderinamumas buvo dizaino reikalavimas nuo US Conec MTP® pradžios.

Kas atsitinka, kai sumaišote MTP ir bendrąjį MPO vienoje poroje?

Kai MTP® jungtis sujungiama su bendra MPO jungtimi, MTP® kreipiamieji kaiščiai (elipsės formos antgalis) patenka į bendrąsias MPO kreipiamąsias angas, o vienoje sujungtos sąsajos pusėje yra MTP® slankioji įvorė ir metalinis kaiščio spaustukas. Optinio kontakto kokybę sąsajoje ribos blogiausia poros jungtis -, jei MPO pusėje yra standartinis MT antgalis, kurio didžiausia specifikacija yra 0,75 dB, susieta pora nepasieks MT Elite® našumo, net jei yra MTP®. Kad būtų išvengta-kritinio kelio, visa kabelių grandinė turi naudoti MT Elite® MTP® komponentus, o ne tik vieną galą.

Kaip perskaityti kabelio duomenų lapą, kad būtų laikomasi reikalavimų

Bet kuriame MPO/MTP kabelio surinkimo duomenų lape ieškokite šių elementų: (1) konkretaus antgalio laipsnio - „MT Elite®“ arba „standartinis MT žiedas“, o ne tik „suderinamas su MTP“; (2) įterpimo nuostoliai vienai susietai porai dB su garantija, palyginti su "tipiška" - tipinės vertės nėra privalomos; (3) US Conec komponentų patvirtinimas, jei teigiama, kad MTP® veikia; (4) interferometrijos tyrimo metodika pagal IEC 61300-3-34; ir (5) kiekvienos jungties bandymo duomenys, įtraukti į siuntą. Specifikacijų lape, kuriame nurodyta tik „atitinka TIA-604-5“ ir nenurodyta IL vertė, aprašomos minimalios standartinės grindys, o ne faktinės gaminio savybės.

MTP / MPO kabelių tipai, su kuriais susidursite

MTP/MPO jungtis yra trijų pagrindinių kabelių surinkimo formatų, kurių kiekvienas skirtas konkrečiam vaidmeniui kabelių architektūroje.

Magistralinis kabelis (nugarinis)

MTP / MPO magistralinio kabelio abiejuose galuose yra MTP / MPO jungtys - dažniausiai moteriška – moteriška (be kaiščių). Jis sujungia skydelį-prie-skilties tarp paskirstymo rėmelių arba tarp-eilės ir{5}}eilės{6}}pabaigos vietų. Galimi skaidulų skaičius nuo 8 iki 144 (naudojant kelias MPO jungtis), magistraliniai kabeliai paprastai yra gamykloje{10}}užbaigti ir išbandyti, be to, tai yra patys reikliausi kabeliai, kad būtų galima tinkamai pagaminti - kiekvienas pluoštas kiekvienoje įvorėje turi būti nupoliruotas iki tokio paties išsikišimo aukščio, kitaip bus tam tikros pluošto padėtys kontaktiniame įvoryje} ir dideli nuostoliai}. Mūsų Ningbo įmonė naudoja 3D interferometrą kiekviename MTP magistralinio kabelio gale, kad patikrintų skaidulų plokštumą prieš išsiunčiant.

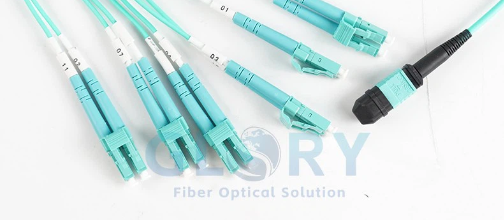

Breakout kabelis / laidai

Pertraukiamo kabelio (taip pat vadinamo laidais) viename gale yra MTP/MPO jungtis, o kitame – ventiliatorius{0}}prie atskirų skaidulų su dvipusėmis LC arba SC jungtimis. Jis konvertuoja tarp lygiagrečios MPO infrastruktūros ir standartinių dvipusių komutatorių prievadų. Plačiai naudojamas 100 G QSFP28 SR4 → 4 × 25 G SFP28 ir 400 G QSFP-DD DR4 → 4 × 100 G QSFP28 DR1. Norint užtikrinti tinkamą ventiliatoriaus-išėjimo - poliškumą, pertraukiamiems kabeliams reikia kruopščiai nustatyti skaidulų{17}}padėtį, kai laidai su neteisinga LC poros priskyrimu sukurs kryžminį Tx/Rx SFP28 gale.

Konvertavimo / hibridiniai kabeliai

Konversijos kabelių viename gale yra MTP/MPO jungtis, o kitame – kitokia MPO skaidulų skaičiaus konfigūracija -, pavyzdžiui, MPO-24 į 2× MPO-12 arba MPO-16 į 2× MPO-8. Jie naudojami sujungti tarp senos infrastruktūros (MPO-12 gamykla) ir naujos aparatinės įrangos su MPO-16 prievadais arba perskirstyti 24 skaidulų pagrindo magistralę į dvi 12 skaidulų darbo zonas. Jiems reikalingas toks pat poliškumas kaip ir magistraliniams kabeliams, o skaidulų padėtis turi būti tinkamai susieta su skaidulų skaičiaus neatitikimu.

Kaip nurodyti MTP / MPO KS - šeši parametrai

Kiekviename MPO/MTP pirkimo užsakyme turi būti šios šešios specifikacijos. Praleidus bet kurį iš jų, gausite netinkamą produktą arba neatsakytą užklausą iš kokybiško tiekėjo.

1. Pluošto tipas ir klasė.Vieno{0}}režimo OS2 DR/FR/LR nuorodoms ir tolimojo-atstumo; kelių režimų OM3, OM4 arba OM5 SR nuorodoms. OM5 reikalingas SWDM4 daugiamodės bangos ilgio{9}}dalijimo nuorodoms esant 100 G ar daugiau. Nurodykite pluošto gamintoją ir klasę, kai nuostolių efektyvumas yra labai svarbus (pvz., Corning ClearCurve OM4).
2. Jungties tipas ir skaidulų skaičius.MPO-8 (bazė-8 ant 12 skylių antgalio), MPO-12, MPO-16 arba MPO-24. Nurodykite, ar standartas yra US Conec MTP® su MT Elite® antgaliu, ar bendras MPO.
3. lenkų.UPC daugiafunkciam režimui (OM3/OM4/OM5, visos SR nuorodos); APC vieno -mode DR/FR nuorodoms, kur turi būti kontroliuojamas atgalinis-atspindys (IEC 61754-7 taikomas abiem). Niekada nemaišykite APC ir UPC į tą pačią porą.
4. Lytis (prisegta / atsegta).Patinas (prisegtas) arba moteriškas (atsegtas) kiekviename gale. Dauguma magistralinių kabelių yra moteriški; daugumoje kasečių yra prisegta adapterio sąsaja. Prieš užsakydami patvirtinkite lytį kiekviename gale. Nurodykite „no-pin / no-pin“, tik jei skydelis ir siųstuvas-imtuvas turi kaiščius.
5. Poliškumas ir rakto orientacija.Nurodykite tipą A, B tipą arba C tipą pagal TIA-568-C.0 ir rakto kryptį (klavišas -aukštyn / klavišas-aukštyn; klavišas-aukštyn / klavišas žemyn) kiekviename gale. Tiesioginėms 400G/800G jungtims labiausiai paplitęs reikalavimas yra B tipas su abiejų galų raktais.
6. Įdėjimo praradimo specifikacija ir bandymo ataskaita.Nurodykite maksimalų IL vienai susietai porai, kurią sutiksite (rekomenduojama Mažiau arba lygi 0,35 dB MT Elite® ir Mažiau nei arba lygi 0,60 dB standartiniam MPO) ir reikalaukite kiekvienos jungties bandymo ataskaitos su interferometrijos duomenimis arba OTDR matavimu, pateiktu kartu su paketu. Tiekėjas, negalintis pateikti kiekvienos jungties bandymo duomenų, arba netestuoja, arba nėra įsitikinęs, ką parodys bandymas.

Glory MTP / MPO produktų linija

Glory Optical gamina MTP/MPO mazgus iš mūsų20 000 m² ISO 9001:2015 sertifikuotas objektasNingbo mieste, Kinijoje, tiekia duomenų centrų operatorius, telekomunikacijų operatorius ir integratorius daugiau nei 50 šalių. Mūsų MTP/MPO produktų linijoje naudojami autentiški US Conec MTP® jungčių komponentai, skirti visiems MTP{2}}nurodytiems mazgams ir originalūs MT Elite® antgaliai, skirti kritiniams{3}}užsakymams. Kiekvienas magistralinio kabelio galas yra išmatuotas 3D interferometru ir pristatomas kartu su bandymo ataskaita. Gaminame pagal užsakymą - pluošto laipsnį, jungčių skaičių, kabelio ilgį, poliškumo tipą ir apvalkalo įvertinimą galima konfigūruoti. Toliau pateiktoje lentelėje pateikiamos tipinės konfigūracijos; susisiekite su mūsų inžinierių komanda dėl ne-standartinių reikalavimų.

„Glory“ MTP/MPO kabelių konfigūracijos. Visos IL reikšmės yra didžiausios poros poroje. Patikrinkite esamas specifikacijas produkto puslapyje arba paprašykite duomenų lapo. Galimi pasirinktiniai ilgiai, striukės tipai ir pluoštų skaičius.



Produktas	Pluoštas / klasė	Jungtis	Max IL vienai porai	Geriausiai tinka
MTP® magistralė, OM{0}}F tipas B	OM{0}}/125 kelių režimų	MTP® Moteris – Moteris, MT Elite®, UPC	Mažesnis arba lygus 0,35 dB	100G SR4, 40G SR4 stuburas; 400G su kasetiniu ventiliatoriumi
MTP® magistralė, OM{0}}F tipas B	OM{0}}/125 kelių režimų	MTP® Moteris – Moteris, MT Elite®, UPC	Mažesnis arba lygus 0,35 dB	Didelio{0}}tankio stuburas su LC fanout kasetėmis (24 × dvipusis LC vienam MPO-24)
MTP® magistralė, OS2 12F APC Type B	OS2 9/125 vieno-režimas	MTP® Moteris – Moteris, MT Elite®, APC	Mažesnis arba lygus 0,35 dB	400G DR4, 100G DR1 / FR1 jungtys; vieno -režimo stuburas
MTP® MPO-16 bagažinė, OM4 16F tipas B	OM{0}}/125 kelių režimų	MTP® Female–Female, MPO-16, MT Elite®, UPC	Mažesnis arba lygus 0,35 dB	400G SR8, 800G SR8 vietinės MPO-16 jungtys
MTP® Breakout (Laikžai), OM4 12F iki 4 × LC Duplex	OM{0}}/125 kelių režimų	MTP® (moteris) iki 4 × LC/UPC dvipusio ryšio	Mažiau arba lygus 0,35 dB (MPO pabaiga)	100G SR4 → 4× 25G išsiveržimas; 40G SR4 → 4×10G
MPO magistralė, OM3 12F tipas B (reikšmės eilutė)	OM{0}}/125 kelių režimų	Bendras MPO Moteris – Moteris, standartinis MT, UPC	Mažesnis arba lygus 0,60 dB	40G SR4, senas 10G lygiagretus; biudžeto-suvokiančias trumpo- pasiekiamumo nuorodas
MTP® MPO-24 konvertavimas į 2 × MPO-12	OM{0}}/125 kelių režimų	MPO-24 (moteris) iki 2 × MPO-12 (moteris)	Mažesnis arba lygus 0,35 dB	Perėjimas iš MPO-24 magistralės į MPO-12 kasečių infrastruktūrą

Norėdami sukurti pilną{0}}didelio tankio infrastruktūrą, susiekite „Glory“.MTP/MPO magistraliniai kabeliaisu mūsųpluošto pataisų laidaiįrangos gale ir naudokite GloryMPO košėskur reikalingas jungties-sujungimo pagrindo užbaigimas. MūsųOEM/ODM programapalaiko tinkintus-pažymėtus, tinkintus-sukonfigūruotus MPO/MTP rinkinius, skirtus sistemų integratoriams ir OĮG klientams, su kiekvienai -paketai skirta atsekamumo dokumentacija.

Žmonės taip pat klausia - teisingų atsakymų

K: Kuo skiriasi MTP ir MPO?

A: MPO (Multi{0}}Fiber Push On) yra bendras jungties tipas ir tarptautinis standartas (IEC 61754-7, TIA-604-5). MTP® yra registruotasis US Conec prekės ženklas, skirtas jų patentuotai patobulintai MPO versijai. Visos MTP® jungtys yra MPO jungtys; ne visos MPO jungtys yra MTP®. Penki vidiniai inžineriniai skirtumai – metalinis kaiščio gnybtas, elipsės formos kreipiamieji kaiščiai, slankioji įvorė, griežtesnė IL specifikacija (mažiau nei 0,35 dB arba lygi 0,75 dB arba ne didesnė kaip 0,75 dB) ir patobulinta spyruoklių konstrukcija. Išoriniai matmenys ir suderinamumas su adapteriu yra identiški.

K: Ar MTP ir MPO jungtis galima keisti?

A: Mechaniškai taip - jų išoriniai matmenys yra identiški, stumdoma-patraukiama korpuso geometrija ir raktas / raktas, jie sujungiami su bet kokiu MPO / MTP adapteriu. Optiškai ir ilgaamžiškumu-našumą riboja mažesnė-našumo jungtis bet kurioje susietoje poroje. Esant kritinėms nuorodoms (400G SR8, 800G SR8), visa grandžių grandinė turėtų naudoti MT Elite® MTP®, kad būtų pasiekta nauda; vienas bendras MPO poroje grąžina suderintą našumą į MPO{11}}lygį.

Kl .: Ką reiškia MTP optikoje?

A: Multi-Fiber Termination Push-įjungta. Tai yra registruotasis US Conec Ltd. (Hickory, NC, JAV), vienintelio licencijuoto originalių MTP® jungties komponentų gamintojo prekės ženklas. „MTP-suderinamas“ arba „MTP-tipas“ konkurentų specifikacijų lape teisiškai reiškia ne ką kitą, kaip standartinį MPO, kuris telpa į MTP adapterį.

Kl .: Ar galite naudoti MPO kabelį su MTP adapteriu?

A: Taip. Bendrosios MPO jungtys fiziškai ir optiškai susijungia MTP® adapteriuose ir MTP® kasečių plokštėse be pakeitimų. Adapteris nežino, kokio tipo antgalis yra jungties viduje. Poravimosi darbai; jungties optinė charakteristika atspindės tai, kurio tipo jungties įterpimo nuostoliai yra didesni.

Kl.: Kas yra MT Elite® antgalis?

A: „MT Elite®“ yra JAV „Conec“ aukščiausios{0}}našumo klasės MTP® jungtys. Jis garantuoja maksimalų įterpimo nuostolį, kuris yra mažesnis arba lygus 0,35 dB vienai porai tiek vieno -režimo, tiek daugiamodio režimo, palyginti su Mažiau arba lygiu 0,75 dB (SM) / Mažiau nei arba lygus 0,60 dB (MM) standartiniams MT antgaliams. Tobulėjimą lemia griežtesni pluošto skylių nuokrypiai, vienodesnis pluošto išsikišimo aukštis visose 12 padėčių, patobulintas poliravimo procesas ir spyruoklės jėgos kalibravimas kaip sistema. MT Elite® reikalingas, kad atitiktų nuostolius 400G SR8 kasečių architektūrose, kai kelyje yra daugiau nei dvi poros.

Kl .: Kas yra geriau, MTP ar MPO?

Ats.: Didelio{0}}tankio duomenų centro darbui esant 100 G ir daugiau, autentiškas US Conec MTP® su MT Elite® įvorėmis yra geresnis - mažesnis ir nuoseklesnis įterpimo praradimas, ilgesnis sujungimo ciklas ir puikus mechaninis stabilumas esant kabelio apkrovai. 40G ir pasenusios 10G lygiagrečios optikos arba trumpo-pasiekiamumo tiesioginio-sujungimo su viena pora pora dažnai pakanka bendro MPO iš kokybiško kabelio gamintojo (su patvirtinta bandymo ataskaita) ir kainuoja mažiau. Tinkamas pasirinkimas priklauso nuo jūsų nuostolių biudžeto, poravimosi ciklo lūkesčių ir nuo to, ar jūsų nuorodos marža ties maksimalia jungties specifikacija vis tiek atitinka IEEE kanalo reikalavimus.

K: Kas yra MPO poliškumas ir kodėl tai svarbu?

A: Poliškumas yra atvaizdavimas, kuri skaidulos padėtis viename MPO jungties gale jungiasi su kokia vieta priešingame gale. Kadangi siųstuvai-imtuvai turi atskirus perdavimo (Tx) ir priėmimo (Rx) prievadus tam tikrose skaidulų vietose, poliškumas turi užtikrinti, kad kiekvienas Tx lazeris viename įrenginyje pasiektų atitinkamą Rx fotodetektorių kitame įrenginyje. Neteisingas poliškumas yra dažniausia negyvų MPO nuorodų priežastis - fizinis pluošto kelias egzistuoja, bet kiekvienas kanalas siunčia šviesą į netinkamą prievadą. B tipo poliškumas (1 pluoštas jungiasi prie 12 padėties priešingame gale) yra daugelio tiesioginių siųstuvų-imtuvų-į-siųstuvų-imtuvų jungčių standartas pagal TIA-568.

K: Kokį skaidulų skaičių turėčiau naudoti 400G?

A: 400 GBASE-SR8 (daugiamodis, trumpas pasiekiamumas): MPO-16 - naudoja 8 Tx + 8 Rx=16 pluoštus, vietinį MPO-16 skaičių. 400GBASE-DR4 (vieno MPO-12 (8 aktyvūs skaidulos). 400GBASE-FR4 ir 400GBASE-LR4 (vieno režimo WDM, 2 km ir 10 km): LC dvipusis, visai ne MPO. Prieš nurodydami skaidulų skaičių, patvirtinkite siųstuvo-imtuvo formos koeficientą ir elektrinę sąsają; neteisingas skaičius nėra vienintelė nesutapimo rizika – MPO-16 ir MPO-12 yra fiziškai nesuderinami, nes skiriasi jų pagrindinės pozicijos.

Kl.: Kaip sužinoti, ar MPO jungtis yra vyriška ar moteriška (prisegta ar atsegta)?

A: Žiūrėkite tiesiai į antgalio paviršių iš jungties priekio. Ant išorinės (smeigtos) jungties matysite du mažus metalinius kaiščius, išsikišusius iš kairiojo ir dešiniojo pluošto eilės galų. Ant moteriškos (atsegtos) jungties tose vietose matote dvi mažas aklinas skyles. Sumontuotą kabelį arba sumontuotą skydelį lengviausia patikrinti po darbiniu žibintu, nuėmus jungties dulkių dangtelį. Niekada nepūskite į MPO antgalio paviršių, kad patikrintumėte, - rizikuojate užteršti arba visam laikui užteršti galinį paviršių. Naudokite tinkamą tikrinimo zondą.

K: Ar MTP suderinamas su esama MPO infrastruktūra?

A: Visiškai. Pridedant MTP® mazgus prie sistemos, kuri jau naudoja bendrąjį MPO, nereikia keisti adapterio, nekeisti skydelio ir keisti siųstuvą-imtuvą. Vienintelis aspektas yra susietų porų optinis veikimas: kai MTP® jungtis susijungia su sena bendra MPO jungtimi, kuri nebuvo atnaujinta, ryšio našumą riboja MPO jungtis. Jei atnaujinate, kad pagerintumėte nuostolių efektyvumą, visa grandies grandinė turi naudoti MTP® MT Elite® jungtis, kad gautų naudos.

Standartai ir nuorodos

• IEC 61754-7-1- Skaidulinės optikos jungties sąsajos: MPO vienos eilės-antraštė (pagrindinės MPO fizinės sąsajos matmenų ir geometrinės specifikacijos):iec.ch
• IEC 61754-7-2- Šviesolaidinės jungties sąsajos: MPO kelių-eilių antgalis (MPO-24, MPO-32 dviejų eilučių variantai):iec.ch
• TIA-604-5 (FOCIS 5)- Šviesolaidinės jungties suderinamumo standartas: MPO tipas (JAV standartas, skirtas MPO matmenų suderinamumui ir suderinamumui, suderintas su IEC 61754-7):tiaonline.org
• ANSI/TIA-568-C.0- Bendrieji telekomunikacijų kabeliai klientų patalpoms (A, B, C tipo poliškumo apibrėžimai ir MPO poliškumo valdymas):tiaonline.org
• ANSI/TIA-568.3-D- Optinio pluošto kabelių komponentų standartas (40 G ir 100 G MPO kanalų įterpimo nuostolių ribos):tiaonline.org
• IEC 61300-3-34- Skaiduliniai optiniai sujungimo įrenginiai: slopinimo matavimo metodas (standartinis bandymo metodas, skirtas MPO / MTP mazgų įterpimo praradimui patikrinti):iec.ch
• IEC 61300-3-35- Skaiduliniai optiniai sujungimo įrenginiai: vizualiniai ir automatiniai jungčių galų tikrinimo kriterijai (užteršimo / tikrinimo standartas, naudojamas MPO galiniams paviršiams pravažiuoti arba sugadinti gamybos ir montavimo metu):iec.ch
• IEEE 802.3bm- 100GBASE-SR4 ir PSM4 fizinio sluoksnio specifikacijos (kanalo praradimo biudžetas 100G SR4, palyginti su OM3/OM4, pagrindinė MPO 100G kabelių nuoroda):standards.ieee.org
• IEEE 802,3 cm- 400GBASE-SR8 specifikacija (kanalo praradimo biudžetas, skirtas 400G SR8, palyginti su OM4 su MPO-16; pagrindinė nuoroda, ribojanti jungtis IL esant 400G daugiarežimui):standards.ieee.org
• JAV „Conec MTP®“ produktų katalogas (2026 m. leidimas)- „MT Elite® ferrule IL“ našumo klasės, spyruoklių specifikacijos, metalinio kaiščio spaustuko konstrukcija ir lauko{1}}perdirbimo procedūros:usconec.com
• Šviesolaidžio asociacija (FOA)- MPO / MTP diegimo geriausia praktika, poliškumo valdymas ir galinio paviršiaus tikrinimo nuoroda:thefoa.org
