Produkto apžvalga

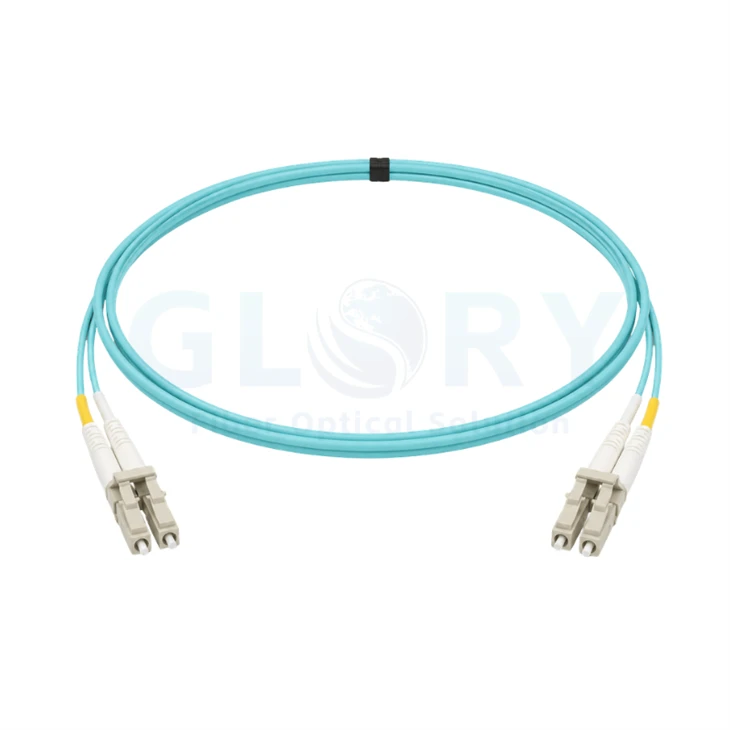

LC UPC į LC UPC dvipusis OM4 skaidulinis kabelis yra patikimas sujungimo ir kryžminio sujungimo sprendimas, skirtas optiniams siųstuvams-imtuvams, modulinėms plokštėms, skirstomiesiems rėmams ir įrangos prievadams. Jis dažniausiai naudojamas tarp SFP+, QSFP+, QSFP28 ir daugiamodės skaidulinės infrastruktūros, kur reikia greitų, mažų -praradimų ir erdvę{7} taupančių šviesolaidžių jungčių.
Palyginti su standartiniais kelių režimų trumpikliais, lenkimo-nejautri skaidulų struktūra padeda sumažinti papildomą slopinimą, atsirandantį dėl įtempto maršruto, kabelių lovelių, skydelio išėjimų ir spintelių kabelių tvarkyklių. Dėl to kabelis ypač naudingas tankiuose duomenų centrų stovuose ir telekomunikacijų įrangos patalpose, kur maršruto vieta yra ribota.
Pagrindinės savybės
OM4 50/125 µm daugiamodis pluoštas
Lazeriu-optimizuotas OM4 pluoštas palaiko didelio-pralaidumo trumpojo-pralaidumo perdavimą 10G, 40G ir 100G eterneto programoms, kai suderinama su suderinamais daugiamodiais siųstuvai-imtuvais.
Tikslios LC UPC jungtys
Kompaktiškos LC dvipusės jungtys idealiai tinka didelio{0}}tankio pataisymui. UPC poliravimas ir tikslūs cirkonio oksido antgaliai padeda išlaikyti pastovų optinį kontaktą ir mažus įterpimo nuostolius.
Bend{0}}Nejautrus dizainas
Lenkimui{0}}nejautri šviesolaidžio šerdis leidžia lengviau nutiesti laidus perjungimo skyduose, spintelėse ir kabelių valdymo srityse, tuo pačiu sumažinant su lenkimu{1}}susijusius optinius nuostolius.
2,0 mm OFNR striukė
2,0 mm dvipusio kabelio konstrukcija suderina lankstumą ir apsaugą, o OFNR -vardinis apvalkalas tinka vertikaliai ir įrangai patalpoje.
Aqua striukė lengvam identifikavimui
Aqua OM4 apvalkalas leidžia montuotojams ir tinklo inžinieriams greitai atskirti OM4 daugiamodes nuorodas nuo OS2, OM3 ir kitų skaidulų kategorijų diegimo ir priežiūros metu.
Gamykloje{0}}išbandytas kabelių surinkimas
Kiekvienas kabelis gali būti tiekiamas su gamykliniu optiniu testavimu, kad būtų palaikomas stabilus ryšio diegimas, lengvesnis priėmimas ir geresnė projekto diegimo kokybės kontrolė.
Tipinės programos
- 10G SR, 40G BiDi SR ir 100G trumpo pasiekiamumo{3}}daugiamodės jungtys
- Duomenų centro stelažas-į-stelažą ir perjungimas-į-pataisymas-panelio nuorodas
- Įmonės LAN magistralės ir įrangos kambario kabeliai
- Didelio{0}}tankio skaidulinės plokštės ir optiniai skirstomieji rėmeliai
- QSFP+, SFP+, QSFP28 ir daugiamodžių siųstuvų-imtuvų sujungimas
- Serverių patalpos, telekomunikacijų patalpos ir struktūrinės kabelių sistemos
Sukurta didelės{0}}greities trumpo{1}} pasiekiamumo nuorodoms
OM4 daugiamodis šviesolaidis dažniausiai pasirenkamas didelės spartos-trumpojo nuotolio-optinėms jungtims, kai naudojami ekonomiški-daugiamodiai siųstuvai-imtuvai. Praktiniame kabelių projekte galutinis perdavimo atstumas priklauso nuo optinio modulio, jungties biudžeto, jungties kokybės, pataisymo taškų ir įrengimo būklės. „Glory Optical“ gali tiekti standartinius ir pritaikytus kabelių ilgius, kad atitiktų spintelės, stovo ir kryžminio{6}}jungimo išdėstymo reikalavimus.
Techninės specifikacijos
| Produkto tipas | Dvipusis OM4 daugiamodis skaidulinis pataisymo kabelis |
|---|---|
| Jungtis A | LC UPC dvipusis |
| Jungtis B | LC UPC dvipusis |
| Pluošto režimas | OM{0}}/125 µm daugiafunkcis režimas |
| Pluošto klasė | Bend Insensitive |
| Bangos ilgis | 850/1300 nm |
| Pluošto skaičius | Dvipusis, 2 pluoštai |
| Kabelio skersmuo | 2,0 mm |
| Striukės medžiaga | PVC / OFNR |
| Striukės spalva | Aqua |
| Įdėjimo praradimas | Mažesnis arba lygus 0,3 dB |
| Grąžinimo praradimas | Didesnis arba lygus 30 dB |
| Minimalus lenkimo spindulys, pluošto šerdis | 7,5 mm |
| Minimalus lenkimo spindulys, kabelis | 20D / 10D, dinaminis / statinis |
| Poliškumas | A iki B |
| Darbinė temperatūra | -20 laipsnių iki +70 laipsnio |
| Laikymo temperatūra | -40 laipsnių iki +80 laipsnio |
| Galimi ilgiai | 1m, 2m, 3m, 5m, 10m arba pritaikytas |
Diegimo pastabos
Norėdami užtikrinti geriausią veikimą, montavimo metu venkite pernelyg didelės traukimo jėgos, staigių lenkimų ir kabelio sukimosi. Prieš sujungdami su adapteriais arba siųstuvo-imtuvo prievadais, jungties galus laikykite švarius. Didelio-tankio pataisymo vietose nutieskite kabelį per tinkamus kabelių tvarkykles, kad išvengtumėte įkrovos įtampos, pluošto suspaudimo ir nereikalingo lenkimo praradimo.
Tinkinimo parinktys
„Glory Optical“ gali suteikti lankstų pritaikymą projektams{0}}pagrįstiems užsakymams, įskaitant kabelio ilgį, jungčių derinius, apvalkalo medžiagą, apvalkalo spalvą, pakuotę, ženklinimą ir bandymo ataskaitos reikalavimus.
Jungčių parinktys: LC, SC, FC, ST ir hibridinių jungčių rinkiniai
Šviesolaidžio parinktys: OM3, OM4, OM5 ir OS2
Striukės parinktys: PVC, LSZH, OFNR arba projekto{0}}nurodytos medžiagos
Ilgio parinktys: standartiniai ilgiai arba pritaikyti kabelių ilgiai
Pakavimo parinktys: individualus maišas, masinė pakuotė arba projektinė -ženklinta pakuotė
DUK
Kl .: Kam naudojamas šis OM4 LC dvipusis kabelis?
Ats.: Jis naudojamas trumpo{0}}apsiekimo daugiamodėms optinėms nuorodoms, pvz., jungikliams, serveriams, siųstuvui-imtuvams, pataisų skydams ir optiniams paskirstymo rėmams duomenų centruose ir įmonių tinkluose prijungti.
Kl.: Ar šis kabelis gali būti naudojamas 10G, 40G ir 100G tinkluose?
A: Taip. OM4 daugiamodis šviesolaidis dažniausiai naudojamas didelės spartos-trumpo-atstumo nuorodoms, kai suporuotas su suderinamais daugiamodiais optiniais moduliais. Faktinis palaikomas atstumas priklauso nuo siųstuvo-imtuvo tipo ir bendro ryšio praradimo.
K: Kuo skiriasi OM3 ir OM4?
A: OM4 užtikrina didesnį pralaidumą nei OM3 ir paprastai yra teikiama pirmenybė reiklesnėms 40G ir 100G trumpo{4}}prieigių programoms. Abi yra daugiamodės skaidulos, tačiau OM4 siūlo geresnę našumo ribą didelės spartos nuorodoms.
Kl .: Kodėl kabelio apvalkalas yra aqua?
A: „Aqua“ dažniausiai naudojamas OM3 ir OM4 daugiamodiams šviesolaidiniams kabeliams identifikuoti, padedant montuotojams greitai atskirti daugiamodes nuorodas nuo vieno -režimo ar kitų kabelių kategorijų.
Klausimas: Ar „Glory Optical“ gali tiekti pritaikytus ilgius?
A: Taip. Galimi standartiniai ir pritaikyti kabelių ilgiai, atsižvelgiant į stovo išdėstymą, skydelio padėtį, projekto BOM ir montavimo reikalavimus.
