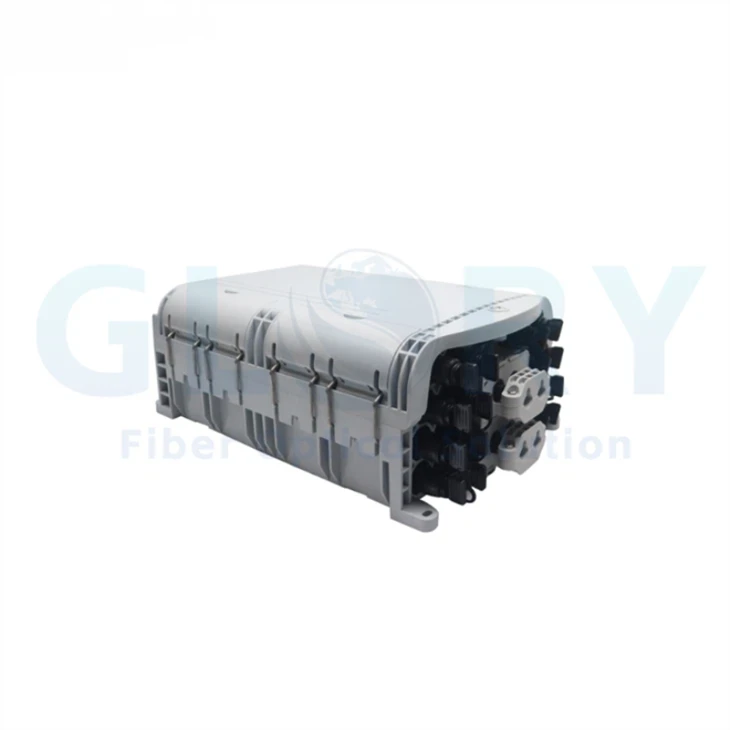

GL-ODB-16S yra 16-gyslų FTTH paskirstymo korpusas, sukurtas naudojant FastConnect technologiją -, ty 16 iš anksto-sukonfigūruotų nuleidžiamųjų kabelių išvesties prievadų, kurie tiesiogiai jungiami prie iš anksto{13}}užbaigtų nuleidžiamųjų kabelių be jokios{14}svetainės skaidulinio ryšio lygių. Vienas paskirstymo kabelis įeina. Išeina šešiolika abonentų. IP65 apsauga. Puslapį paverčianti „hap“ konstrukcija, užsandarinta vulkanizuota silikonine juostele, kad būtų galima pakartotinai naudoti mechaninį sandarinimą per visą naudojimo lauke laiką.
16
Išvesties prievadai
IP65
Apsauga
1:16
Maksimalus padalijimo santykis
-40 laipsnių
Žemos temperatūros riba
Keturių laukų gedimai, aplink kuriuos buvo sukurtas GL{0}}ODB-16S
Peržiūrėjus FTTH paskirstymo taškų gedimų modelius Azijoje-Ramiajame vandenyne, Lotynų Amerikoje ir Rytų Europoje, keturi gedimų režimai susitelkia prie tiektuvo,-kad{2}}nutrauktų kabelių sankryžą - tikslią GL-ODB-16S vietą. Kiekvienas inžinerinis sprendimas šiame korpuse skirtas bent vienam.
Antspaudo gedimas pagal pakartotinį-įvedimą - IP įvertinimas prarastas pirmojo apsilankymo metu
Paskirstymo dėžės su vieno -sluoksnio silikono tarpikliais arba tik varžtais{1}}uždarais, po pirmojo pakartotinio{3}}įleidimo praranda IP65 įvertinimą. Norint pakartotinai-patobulinti skirstytuvą, pašalinti gedimus ar padidinti talpą, reikia iš naujo-sandarinti - ir jei tas sandariklis nėra skirtas pakartotiniam uždarymui, drėgmė visam laikui prasiskverbia į dėžę. GL-ODB-16S naudoja puslapį -verčiančią „hasp“ struktūrą su vulkanizuotos silikoninės juostos sandarinimu, kuris išlaiko IP65 našumą per pasikartojančius atidarymo{14}}ir uždarymo ciklus visą korpuso naudojimo lauke laiką.
Pluošto lenkimo spindulio pažeidimai - signalo praradimas didėja per šiluminius ciklus
Per mažo dydžio paskirstymo dėžės verčia montuotojus suvynioti pluošto perteklių žemiau nei 30 mm minimalus G.652D pluošto lenkimo spindulys (15 mm G.657A). Kiekvienas šiluminis ciklas -, kai korpusas plečiasi ir susitraukia nuo –40 laipsnių iki +85 laipsnių -, sandariai sulenktas pluoštas yra veikiamas mechaninio įtempimo, todėl kaupiasi mikro{10}}lenkimo nuostoliai, kurie palaipsniui viršija GPON jungties biudžetą. GL-ODB-16S vidinė maršrutizavimo struktūra išlaiko minimalų lenkimo spindulį, naudojant specialius pluošto nukreipimo kreipiklius tiek tiekimo, tiek nuleidžiamų kabelių takams.
-Svetainės sujungimo klaidos platinimo taškuose, dėl kurių viršijami išleidimo mokesčiai
Tradicinės skaidulų paskirstymo dėžutės, kurioms reikalingas lauko sujungimas prie kiekvieno nuleidžiamo kabelio išvesties, reikalauja daug -įgūdžių ir laiko-reikalaujančių darbų, kurie sukelia kintamus įterpimo nuostolius lauko sąlygomis. Didelės apimties-FTTH diegimo atveju platinimo-lygmens sujungimas sudaro 20–35 % visų diegimo darbo sąnaudų. GL-ODB-16S FastConnect architektūra suteikia 16 iš anksto-sukonfigūruotų SC adapterio prievadų - abonento nuleidimo kabeliai prijungiami tiesiogiai, o paskirstymo lygiu nereikia atlikti sujungimo vietoje. Aktyvinimo darbas vienam prievadui sutrumpėja nuo 20–30 minučių iki mažiau nei 3 minučių.
Per mažas skirstytuvo talpos dydis, todėl per 3 metus reikia pakeisti visą dėžę
Tinklai, kuriuos diegiant planuojama padalinti santykiu 1:8, augant abonentų tankiui, reikia reguliariai atnaujinti iki 1:16. Skirstymo dėžės, skirtos vieno fiksuoto skirstytuvo konfigūracijai, privalo visiškai pakeisti dėžutę -, todėl reikia iš naujo-sujungti tiekimo kabelį paskirstymo taške ir nutraukti paslaugų teikimą visiems prijungtiems abonentams. GL-ODB-16S palaiko arba du 1:8 mini PLC skirstytuvus arba vieną 1:16 mini PLC skirstytuvą tame pačiame dėklo angoje, todėl talpa padvigubinama neperjungiant tiektuvo.
Ką suteikia GL{0}}ODB-16S – kiekvieno parametro inžinerinė logika
Kiekviena toliau pateikta specifikacija atspindi realų{0}}eksploatacijos rezultatą. Mes paaiškiname inžinerinius argumentus -, o ne tik skaičius -, kad tinklų planuotojai ir pirkimų komandos galėtų tai drąsiai įvertinti, palyginti su konkurencingomis alternatyvomis.
16 FastConnect SC adapterio išvesties prievadų - Vienu metu nuleidžiamo kabelio valdymas
GL{0}}ODB-16S turi 16 nepriklausomų SC adapterio išvesties prievadų, kurių kiekvienas yra prijungtas prie gamyklinio-pavedimo iš vidinio PLC skirstytuvo. Kiekvienas prievadas priima iš anksto baigtą-SC/APC arba SC/UPC FastConnect laidinį kabelį – abonento jungtis įjungiama neatidarant korpuso korpuso. Prievado tapatybė pažymėta vidiniame skydelyje, skirta skaidulų valdymo dokumentams ir gedimų izoliavimui atliekant techninę priežiūrą.
16-prievadų konfigūracija atitinka standartinį GPON PON padalijimo santykį 1:16 -, leidžiantį vienam GL-ODB-16S aptarnauti visus abonentus viename GPON prievade, nereikalaujant antros paskirstymo dėžutės. Tinkluose, kuriuose skirstymo lygiu naudojamas 1:8 padalijimas, dviejų skirstytuvų konfigūracija (2 × 1:8) aptarnauja 16 abonentų, išlaikant du nepriklausomus tiekimo kelio ryšius, skirtus nuorodų pertekliaus programoms.
Puslapis-Turning Hasp + vulkanizuotas silikoninės juostos sandariklis - pakartotinai-įvedamas IP65
GL-ODB-16S sandarinimo mechanizmas naudoja puslapio-sukimo (vyrių-ir-sąrašo) dangtelio struktūrą kartu su vulkanizuota silikonine juosta išilgai viršutinės ir apatinės korpuso pusių sutapimo paviršių. Vulkanizuotas silikonas užtikrina didesnį suspaudimo atstatymą nei standartiniai EPDM arba putplasčio tarpikliai -, kai dangtelis uždarytas ir užsegimas, sandariklis-atkuria pradinę geometriją net po kelių atidarymo-uždarymo ciklų.
Šiuo dizainu vienu metu pasiekiami du dalykai: IP65 apsaugos laipsnis (visiškas dulkių-atsparumas, atsparumas vandens-srovei iš bet kurios krypties) ir pakartotinė-prieiga nekeičiant sandariklio. Skirtingai nuo termiškai-susitraukiančių sandarių dėžučių, kurios praranda IP reitingą pirmą kartą atidarius, GL-ODB-16S galima atidaryti, kad būtų galima atnaujinti skirstytuvą, izoliuoti gedimus ir valdyti laidų numetimą, nepažeidžiant sandariklio vientisumo pakartotinio uždarymo metu.
Dviejų PLC skirstytuvo dėklas - 2×1:8 arba 1×1:16 mini PLC konfigūracija
GL-ODB-16S skirstytuvo dėklas talpina arba du 1:8 mini PLC skirstytuvo modulius arba vieną 1:16 mini PLC skirstytuvo modulį tame pačiame fiziniame lizde. Ši lauko-keičiama konfigūracija reiškia, kad dėžė, iš pradžių įdiegta su 2 × 1:8 skirstytuvais (aptarnaujanti 16 abonentų iš dviejų atskirų tiekimo skaidulų), gali būti atnaujinta iki 1 × 1:16 (aptarnaujama 16 abonentų iš vieno tiekimo pluošto) arba atvirkščiai, neperjungiant jokių išvesties jungčių.
Mini PLC formatas yra fiziškai mažesnis nei LGX kasečių skirstytuvai ir termiškai stabilesnis lauko temperatūros ciklui. Mini PLC palaiko padalijimo santykio tikslumą nuo –40 laipsnių iki +85 laipsnių veikimo diapazone be temperatūros-sukeliamų įterpimo nuostolių pokyčių, kurie turi įtakos FBT (lydyto dvikonio kūgio) skirstytuvams esant ekstremalioms temperatūroms.
3-Prievado kabelio įvadas - Nenupjautas kabelis + atšakos architektūra
GL{0}}ODB-16S turi tris kabelio įvesties prievadus: du prievadus nenupjautam kabeliui (palaiko tiekimo kabelio perėjimą-į paskirstymo dėžutes kaskadinėse topologijose) ir vieną atšakos kabelio prievadą, skirtą tiesioginiam tiektuvo užbaigimui. Kabelių įvadų sandarikliai tinka iki 20 mm skersmens - ir apima visą diapazoną nuo 4F mikro{10}}vamzdžių kabelių (apie 8 mm) iki standartinių 48F laisvų vamzdžių paskirstymo kabelių (paprastai 15–18 mm).
Kiekviename prievade esantis moduliuotas guminis sandariklis išlaiko IP65 apsaugą visiems trims prievadų dydžiams, nereikalaujant prievado-konkrečių riebokšlių rinkinių -, kai montuojamas guminis sandariklis suspaudžiamas iki kabelio skersmens. Tai pašalina atsargų valdymo išlaidas, susijusias su kelių kabelių riebokšlių skersmenų kaupimu vieno paskirstymo dėžutės modeliui.
ABS korpusas - 332 × 268 × 111 mm, 1,6–2 kg, suderinamas su siena / antena / šuliniu
GL{0}}ODB-16S korpusas pagamintas iš ABS inžinerinio plastiko – parinktas dėl atsparumo smūgiams, UV stabilumo skleidžiant orą lauke ir matmenų stabilumo darbinės temperatūros diapazone nuo –40 laipsnių iki +85 laipsnių. 332 × 268 × 111 mm korpuso matmenys užtikrina pakankamą vidinį tūrį skirstytuvo dėklui, pluošto nukreipimo kreiptuvams ir 16 kojelių valdymui, nereikalaujant vidinio pluošto takų lenkimo spindulio kompromisų.
Dėl 1,6–2 kg bendro svorio diapazono (tuščio iki pakrauto su skirstytuvu ir visais pataisymo kabeliais) vieno{2}}techniko anteną montuoti patogu. Tame pačiame korpuse palaikomos trys montavimo konfigūracijos: sieninis-tvirtinimas (galinis laikiklis su standartiniais tvirtinimais), stulpo-tvirtinimas (žarnos spaustuko tvirtinimo taškai) ir šulinio / požeminis montavimas (orientacija-agnostiška sandari konstrukcija). Visą tvirtinimo įrangą galima įsigyti kaip gamykloje{8}}pateiktus priedus.
Techninės specifikacijos
| Parametras | Specifikacija |
|---|---|
| Taikymo standartas | FTTx tinklai, GPON/EPON sistemos |
| Apsauga nuo patekimo | IP65 (nelaidus dulkėms{1}}ir apsaugotas nuo vandens čiurkšlių) |
| Medžiagos sudėtis | PC+ABS lydinys su patobulintu UV stabilizavimu |
| Išorinė spalva | Atspari oro sąlygoms-pilka spalva (RAL 7035) |
| Pluošto talpa | Daugiausia 8 pluoštai (su apsauga nuo susiliejimo) |
| Darbinė temperatūra | -40 laipsnių iki +65 laipsnio (nuo -40 laipsnių F iki 149 laipsnių F) |
| Diegimo metodai | Tvirtinimas prie sienos, tvirtinimas prie stulpo, tvirtinimas sruogomis |
| Matmenys (A × P × G) | 280 mm × 220 mm × 110 mm (11,0" × 8,7" × 4,3") |
| Integruotas skirstytuvas | 1x4 PLC skirstytuvas (pasirenkama 1:8 konfigūracija) |
| Adapterio tipas | SC/APC arba SC/UPC (nurodo klientas) |
| Kabelio įėjimas/išėjimas | 4 × Φ20 mm prievadai su sandariomis riebokšlių parinktimis |
Programų kartografavimas
Kur GL{0}}ODB-16S veikia geriausiai
„FastConnect“ platinimo architektūra suteikia didžiausią eksploatacinį pranašumą{0}}diegiant didelius kiekius, kai pagrindinis tikslas yra sumažinti vienam -abonentui tenkančią darbo kainą. Tai yra diegimo scenarijai, kai GL-ODB-16S nuolat pranoksta lauko sujungimo alternatyvas.
Masinis FTTH išleidimas gyvenamuosiuose namuose
Didelio masto{0}}gyvenamųjų šviesolaidžių diegimas, kai abonento aktyvinimo greitis lemia projekto pelningumą. Naudojant „FastConnect“ prievadus, ne-sujungimo-technikų komandos gali suaktyvinti 16 prenumeratorių per vieną apsilankymą paskirstymo dėžutėje, todėl išleidimo tvarkaraštis sutrumpėja 40–60 %, palyginti su lauko-sujungimo alternatyvomis.
MDU / FTTB pastatų platinimas
Kelių{0}}gyvenamųjų vienetų skaidulų paskirstymas daugiabučiuose ir komerciniuose pastatuose. Sien-įmontuojamas GL-ODB-16S aptarnauja 16 abonentų vienoje paskirstymo dėžėje iš vieno tiektuvo jungties, kiekvienam įrenginiui suaktyvinant FastConnect laidinio kabelio papildinį nuo pastato paskirstymo taško iki kiekvieno ONT.
GPON / PON prieigos tinklo mazgai
Paskirstymo mazgas GPON PON medžiuose prie tiektuvo-to-drop perėjimas. 1:16 aptarnauja visus abonentus viename OLT prievade iš vieno GL-ODB-16S. SC/APC adapteriai (didesni arba lygūs 60 dB grįžtamojo ryšio nuostoliai) atitinka GPON prieš srovę imtuvo reikalavimus per 1:16 padalijimo santykį.
5G fronthaul paskirstymo taškai
Šviesolaidžio paskirstymas 5G bazinių stočių klasteriuose, kur keli nuotoliniai radijo įrenginiai arba maži elementai aptarnaujami iš vieno tiekimo kabelio. –40 laipsnių apatinė riba ir IP65 korpusas palaiko lauko stulpą,{4}}montuotą visose klimato zonose be papildomos atsparumo oro sąlygoms.
Tinklo talpos atnaujinimas
Esamos 1:8 padalintos infrastruktūros atnaujinimas iki 1:16 nekeičiant visos dėžutės. Įdiekite GL-ODB-16S platinimo taškuose, kur abonentų paklausa išaugo: dvigubo-daliklio-dėklo dizainas leidžia naujovinti nuo 2 × 1:8 iki 1 × 1:16 keičiant tik skirstytuvo modulį, neperjungiant jokių prijungtų abonento laidų.
Kaimo ir nuotolinio FTTH plėtra
FTTH kūrimas- tose srityse, kuriose nėra vietoje lydymosi sujungėjų ir kvalifikuotų sujungimo technikų. GL-ODB-16S FastConnect panaikina sujungimo technikų poreikį kiekviename paskirstymo taške – tai labai svarbus nuotolinio diegimo ekonomikos pranašumas, kai kvalifikuotos darbo jėgos mobilizavimo išlaidos dažnai viršija techninės įrangos kainą.
Dažnai užduodami klausimai
1 klausimas: kas yra 16 branduolių optinio pluošto kabelio paskirstymo dėžutė ir ką ji veikia FTTH tinkle?
A1: 16 gyslų šviesolaidinio kabelio paskirstymo dėžutė (taip pat vadinama skaidulinio pluošto paskirstymo dėžute, FDB arba ODB) yra lauko gaubtas, kuris yra skirstomojo (tiektuvo) šviesolaidinio kabelio ir atskirų nuleidžiamųjų kabelių, einančių į abonento patalpas, jungties taškas. Dėžutės viduje PLC skirstytuvas padalija vieną tiektuvo skaidulų signalą į iki 16 išėjimų. Kiekvienas išėjimas jungiamas prie nuleidžiamo kabelio, einančio prie vieno abonento ONT/ONU. GL-ODB-16S naudoja FastConnect technologiją: 16 SC adapterių prievadų gamykloje-iš anksto{11}}sukonfigūruoti su skirstytuvais, todėl abonentų laidai jungiasi prijungiant -, nereikia vietoje skaidulų sujungimo abonento prievado lygiu. Korpusas užtikrina IP65 aplinkos apsaugos sandarumą, kad būtų apsaugotas skirstytuvas, sujungimai ir adapteriai nuo lauko poveikio per visą naudojimo laiką.
2 klausimas: kuo skiriasi 1:16 ir 2×1:8 skirstytuvo konfigūracija 16 prievadų paskirstymo dėžutėje?
2 atsakymas: abi konfigūracijos aptarnauja 16 abonentinių kabelių prievadų iš GL-ODB-16S. Skirtumas yra tiekimo kabelio architektūroje: 1:16 konfigūracija naudoja vieną PLC skirstytuvo modulį, kuris paima vieną tiekimo skaidulą ir padalija jį į 16 išėjimų. Vienas OLT PON prievadas aptarnauja visus 16 abonentų. Tai yra standartinė daugelio GPON FTTH diegimų konfigūracija. 2 × 1:8 konfigūracija naudoja du atskirus 1:8 PLC skirstytuvo modulius, kurių kiekvienas užima vieną tiekimo skaidulą ir sukuria 8 išėjimus. Reikalingi du OLT PON prievadai (arba du tiekimo pluoštai). Kiekvienas tiektuvas savarankiškai aptarnauja savo 8 abonentus. Ši konfigūracija naudojama tinkluose, kuriems reikalinga kelių įvairovė -, pvz., jei du tiekimo kabeliai eina iš skirtingų OLT, kad būtų perteklinis, arba kai tiekimo kabelių pora buvo skirta tinklo projektavimo metu. GL-ODB-16S palaiko lauko keitimą tarp šių konfigūracijų, pakeičiant skirstytuvo modulį dėklo angoje, neperjungiant nė vienos iš 16 išvesties jungčių.
3 klausimas: ar IP65 pakanka išoriniam pluošto paskirstymo dėžutės diegimui, ar man reikia IP68?
A3: IP65 užtikrina visišką apsaugą nuo dulkių- ir vandens-atsparumą bet kokios krypties srovei, - apsaugos lygį, reikalingą virš-žemės esantiems lauko įrenginiams, įskaitant antenos stulpą, sieninį-kabelį ir pasiuntinio kabelio vietas, kai korpusą veikia lietus, kondensatas ir pučiamas vėjas-. IP65 yra teisinga ir pakankama specifikacija daugeliui lauko FTTH paskirstymo taškų. IP68 (nepertraukiamo panardinimo įvertinimas) reikalingas tiesioginiams-laidojimo įrenginiams, užtvindytiems šuliniams ir diegimui pakrantės ar upės pakrantėse, kur periodiškai panardinama. Standartinis GL-ODB-16S modelis yra IP65. Jei jūsų diegimas apima žemiau -klasės šulinius, panardinimo{19}}pavojaus vietas arba tiesioginio laidojimo reikalavimus, susisiekite su mūsų technine komanda dėl IP68 varianto prieinamumo ir specifikacijų.
4 klausimas: ar GL{1}}ODB-16S gali būti atidarytas iš naujo po pirminio įdiegimo neprarandant IP įvertinimo?
A4: Taip. GL-ODB-16S sandarinimo mechanizmas naudoja vulkanizuotą silikoninę juostelę kartu su fiksavimo konstrukcija. Vulkanizuotas silikonas pasižymi dideliu suspaudimo atstatymu -, kai dangtelis vėl-uždarytas ir sandariklis vėl-įjungiamas po priežiūros, sandariklis vėl-atsižvelgia į IP65 standartą be atsarginių dalių. Tai yra pagrindinis dizaino pranašumas, palyginti su karščiu{13}}susitraukiančiais sandariais korpusais, kurie pirmą kartą atidarius visam laikui praranda IP reitingą ir reikalauja naujos sandarinimo medžiagos, kad būtų atkurta apsauga. GL-ODB-16S gali būti iš naujo įvestas, kad būtų galima atnaujinti skirstytuvo modulius, izoliuoti gedimus, pakeisti nuleidžiamo kabelio prievadą ir koreguoti skaidulų maršrutą per visą naudojimo lauke laiką, nepakenkiant aplinkos apsaugai ar atsarginių sandariklių pakeitimo rinkiniams.
5 klausimas: kokie kabelių tipai ir skersmenys yra suderinami su GL-ODB-16S kabelių įvesties prievadais?
A5: GL-ODB-16S priima iki 20 mm išorinio skersmens laidus visuose trijuose kabelių įvesties prievaduose (dviejų nenupjautų kabelių prievadų ir vieno atšakos kabelio prievado). Tai apima visus standartinių FTTH tiekimo kabelių tipus: 4F–12F mikro{11}}vamzdelių kabelius (paprastai 8–12 mm OD), 24 F laisvų -vamzdžių paskirstymo kabelius (paprastai 12–16 mm OD) ir standartinius 48F magistralinius kabelius (paprastai 1 OD6). Kabelių įvadų sandarikliai naudoja moduliuotą gumos suspaudimą – montavimo metu sandariklis susispaudžia iki kabelio skersmens, nereikalaujant specialios riebokšlio įdėklo kiekvienam skersmeniui. Suderinamos kabelių konstrukcijos apima laisvą movą, karkasą ir juostinius optinius kabelius. 16 nuleidžiamųjų kabelių išvesties prievadų suderinamus nuleidžiamųjų kabelių tipus sudaro standartinis 2,0 × 3,0 mm plokščias (drugelio) kabelis ir 3,0 mm apvalus kabelis su SC/APC arba SC/UPC FastConnect jungtimi.
6 klausimas: kaip FastConnect technologija sumažina FTTH diegimo darbo sąnaudas?
6 atsakymas: „FastConnect“ technologija pašalina{1}}svetainės skaidulų sujungimą abonento kabelio prijungimo taškuose. Įprastose skaidulų paskirstymo dėžutėse, norint suaktyvinti kiekvieną abonento prievadą, reikalingas lauko sintezės sujungimas -, nuimtas kabelis, skaidulinis pluoštas, paleidžiamas sintezės sujungiklis, įkeliamas sujungimas į dėklą ir nukreipiamas perteklinis pluoštas: maždaug 20–30 minučių vienam abonento prievadui. Naudojant GL-ODB-16S, norint suaktyvinti abonentą, prie SC adapterio prievado reikia prijungti tik iš anksto baigtą{12}}FastConnect laidą: maždaug 2 minutes vienam abonentui. Visiškai -pakrautas 16-prievadas GL-ODB-16S, aptarnaujantis 16 prenumeratorių, palyginimas yra maždaug 320 minučių (5+ val.) sujungimo ir 32 minutės prijungimo prie papildinio – 80 % aktyvinimo paskirstymo sumažinimas. Įdiegus 1000 abonentų FTTH su maždaug 63 paskirstymo dėžėmis, „FastConnect“ sutaupo maždaug 430 valandų kvalifikuoto sujungimo techniko darbo laiko.
7 klausimas: kokius diegimo montavimo būdus palaiko GL{1}}ODB-16S?
A7: GL-ODB-16S palaiko keturis standartinius lauko paskirstymo dėžutės montavimo būdus: tvirtinimą prie sienos (galinis laikiklis su standartiniais tvirtinimo taškais išorinėms pastato sienoms, buitinių patalpų sienoms ir įrangos patalpos sienoms), tvirtinimą ant stulpo (žarnos gnybtų tvirtinimo padėtys 60–120 mm skersmens stulpams), antenų laidų tvirtinimo laidą ir kabelių raištelį. šulinio / rankinės angos įrengimas (orientacija-agnostinis sandarus dizainas - dėžė gali būti išdėstyta horizontaliai arba bet kokiu kampu rankinės angos įrengime). Tvirtinimo prie sienos ir stulpo rinkinius galima įsigyti kaip gamykloje -pateikiamus pasirenkamus priedus -, užsakydami nurodykite reikiamą tvirtinimo rinkinį. 332 × 268 × 111 mm plotas ir 1,6–2 kg apkrovos svoris palaiko vieno techniko įrengimą visose keturiose konfigūracijose.
8 klausimas. Ar GL-ODB-16S gali palaikyti kaskadinės topologijos FTTH tinklų tiektuvo kabelio perėjimą?
A8: Taip. Dvi neatpjautos kabelio prievados leidžia tiektuvo kabeliui praeiti pro GL-ODB-16S jo neperpjauti, o pasirinkti pluoštai įvedami į sujungimo kasetę, kad būtų galima prijungti prie skirstytuvo šiame paskirstymo mazge. Likusieji tiekimo kabelio pluoštai toliau patenka į paskirstymo dėžutes kaskadoje. Tai yra standartinė topologija linijiniams FTTH paskirstymo maršrutams palei polių liniją arba pastato fasadą - vienas kelių-pluošto tiekimo kabelis tiekia pluoštą kelioms paskirstymo dėžėms, o kiekvienoje dėžutėje pateikiami skirtingi pluošto pogrupiai. Sujungimo kasetė GL-ODB-16S talpina sandūrą tarp tiektuvo pluošto ir skirstytuvo įvesties, o likę nenupjauto kabelio skaidulos yra pritvirtinamos ir nukreipiamos per kasetę į antrą kabelio išvesties angą, jų nereikia nuimti ar sujungti šiame mazge.
9 klausimas: kokios yra GL-ODB-16S MOQ, pristatymo laikas ir OEM/ODM parinktys?
A9: standartinis MOQ GL-ODB-16S yra 10 vienetų. Galimi nemokami pavyzdžiai (1–2 vnt.) techniniam įvertinimui, tinklo kvalifikacijos testavimui ir montuotojų mokymams prieš masinio užsakymo įsipareigojimą - minimalaus pirkimo nereikia. Standartinės konfigūracijos pristatomos per 15 darbo dienų. OEM / ODM užsakymai - tinkintas prekės ženklas, korpuso spalvos, adapterio tipo modifikacijos, IP68 atnaujinimas, ne{15}}standartinės skirstytuvo konfigūracijos – priimami per 25–30 darbo dienų nuo specifikacijos patvirtinimo. Galimos didelės apimties kainų pakopos nuo 50 vienetų. Visi specifikacijų lapai, IP65 bandymų ataskaitos ir RoHS deklaracijos pateikiamos paprašius. Susisiekite su sales@gloryoptic.com ir nurodykite savo projekto reikalavimus, metinio kiekio sąmatą ir pristatymo vietą, kad gautumėte išsamios kainodaros ir logistikos informacijos.
10 klausimas: kuo skiriasi pluošto paskirstymo dėžutė (FDB), ODB ir CTO FTTH tinklo terminologijoje?
10 atsakymas: šie terminai apibūdina tą pačią produktų kategoriją su regioniniais ir tiekėjo -specifiniais pavadinimų skirtumais: FDB (pluošto paskirstymo dėžė) - bendras tarptautinis lauko korpuso terminas tiekimo{3}}į{4}}laido kabelio sankryžoje, paprastai integruojantis PLC skirstytuvą. GL-ODB-16S yra FDB. ODB (Optical Distribution Box) - toks pat kaip FDB; ODB naudoja kai kurie Azijos gamintojai ir IPT. GL-ODB-16S naudoja šį žymėjimą. CTO (Caixa Terminal Óptica) - Brazilijos / Lotynų Amerikos terminas, apibūdinantis tą patį gaminio tipą, ypač kalbant apie iš anksto{18}}jungiamas versijas su grūdintais Mini-SC adapteriais. FAT (pluošto prieigos terminalas) - naudojamas kai kuriose rinkose tai pačiai paskirstymo dėžutės funkcijai apibūdinti, ypač naudojant greitąjį ODN. Visi keturi terminai apibūdina lauko šviesolaidžio gaubtus prie tiektuvo{23}}perėjimo su integruotais skirstytuvais, kurie iš esmės atlieka tą pačią tinklo funkciją. GL-ODB-16S atitinka visas keturias pavadinimų suteikimo konvencijas ir yra visiškai suderinamas su tarptautinėmis GPON/FTTH tinklo architektūromis, naudojant bet kurią iš šių terminų konvencijų.
